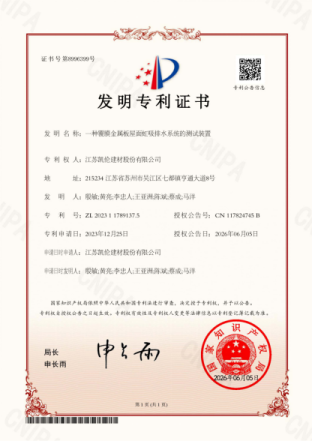

Em 5 de junho de 2026, Canlon recebeu uma patente de invenção, 'Um dispositivo de teste para um sistema de drenagem de sifão de uma cobertura metálica de membrana', patente número ZL202311789137.5. Isto marca a integração formal da 'drenagem ativa' na capacidade central do sistema de cobertura metálica de membrana (painel integrado Fusion®), além da 'impermeabilização' - o conceito de 'impermeabilização e drenagem integradas' passou de um conceito teórico para uma prática de engenharia testável e verificável.

Pensamento convencional em projetos de coberturas: priorizando a impermeabilização em vez da ventilação

Há muito tempo, o foco técnico dos projetos de coberturas tem sido a “prevenção” – ou seja, se a camada impermeável estiver colocada, a água não consegue entrar e está tudo bem. O artigo 2.0.1 da GB 55030-2022 'Especificação Geral para Impermeabilização de Edifícios e Engenharia Municipal' propõe o princípio de impermeabilização de 'adaptação às condições locais, priorizando a prevenção, combinando prevenção e drenagem, e gestão integral'. No entanto, na prática de engenharia, a “drenagem” é muitas vezes simplificada para o projeto estrutural da camada de talude – garantindo que a inclinação de drenagem não seja inferior ao valor padrão e que a água possa fluir para a calha por gravidade.

O problema é que a drenagem por gravidade depende da inclinação. A T/CECS 1668-2024 especifica uma inclinação mínima de 2% para telhados de painéis integrados. No entanto, em projetos reais, a inclinação pode divergir do valor de projeto devido a fatores como deformação estrutural, compressão da camada de isolamento e erros de construção. Quando a inclinação é insuficiente para superar a resistência ao fluxo de água, ocorre acúmulo localizado de água no telhado.

O impacto da acumulação de água na camada de impermeabilização é gradual: a imersão a longo prazo acelera a migração de plastificantes na membrana, os ciclos de congelamento e degelo no inverno criam tensões alternadas nas soldas sobrepostas e a deposição de poeira e microorganismos em áreas alagadas enfraquece ainda mais a resistência às intempéries da superfície da membrana. Um telhado que nunca seca faz com que sua camada de impermeabilização envelheça mais rapidamente - mesmo que a água não 'vaze', o desgaste crônico do sistema de cobertura já começou.

O significado de “prevenção e drenagem integradas” na engenharia

'Impermeabilização e drenagem integradas' não é simplesmente uma combinação de impermeabilização e drenagem. Seu princípio fundamental é que a camada impermeabilizante garante “nenhuma vazamento” e o sistema de drenagem garante “nenhuma acumulação de água” – os dois são complementares e paralelos, não primários e secundários. Uma cobertura de impermeabilização e drenagem verdadeiramente integrada deve ter a capacidade de guiar rapidamente a água da chuva para fora da cobertura através de uma drenagem organizada, mesmo em condições de inclinação zero, evitando que a água permaneça na cobertura por mais tempo do que o tempo de escoamento necessário.

Este conceito alinha-se perfeitamente com os princípios da construção de cidades-esponja . As 'Opiniões Orientadoras sobre a Promoção da Construção de Cidades Esponjas' (Guo Ban Fa [2015] No. 75), emitidas pelo Gabinete Geral do Conselho de Estado em 2015, propuseram uma política de seis caracteres: 'infiltração, retenção, armazenamento, purificação, utilização e drenagem'. descarregado na rede municipal de tubulações; caso contrário, a cidade-esponja se transformará de “absorção de água” em “alagamento”. Sendo a primeira interface para a recepção de águas pluviais em um edifício, a capacidade de drenagem do telhado determina a segurança hidráulica do edifício sob condições de chuvas intensas.

Um dispositivo de teste, que peça do quebra-cabeça ele completou?

Esta configuração de teste consiste em cinco unidades: uma unidade com painéis metálicos revestidos de membrana em ambos os lados para simular a estrutura real do telhado, uma unidade de calha para coletar a água que entra, uma unidade de sifão para criar pressão negativa para impulsionar o fluxo completo da tubulação, uma unidade de chuva simulada para fornecer uma fonte de água controlável e uma unidade de teste para registrar a pressão do sifão e o desempenho da drenagem. Trabalhando juntas, as cinco unidades reproduziram as condições operacionais completas de todo o sistema de drenagem do sifão do telhado em condições de laboratório.

O valor único deste dispositivo reside em três características “ajustáveis”: seção transversal ajustável da calha, que permite testar a eficiência de drenagem para calhas de diferentes tamanhos, fornecendo uma base para a seleção do projeto; inclinação ajustável do telhado, que verifica a mudança no tempo de escoamento de inclinação zero para diferentes ângulos de inclinação, respondendo à questão de projeto de “qual inclinação mínima é necessária para garantir a drenagem dentro de um tempo especificado”; e modelos de tremonhas de águas pluviais e diâmetros de tubos intercambiáveis, o que permite comparar as diferenças de desempenho de diferentes componentes de drenagem na mesma plataforma, evitando erros comuns de engenharia, como 'tubo grande com tremonha pequena' ou 'tubo pequeno com tremonha grande' causados ​​por incompatibilidade de componentes.

Todas essas três capacidades apontam para o mesmo objetivo: mudar o projeto de sistemas de drenagem por sifão para telhados de painéis integrados de abordagens de “seleção baseada na experiência” para abordagens “orientadas por dados”. Anteriormente, os projetistas só podiam determinar diâmetros de tubos e tipos de tremonhas com base em fórmulas empíricas e amostras de fabricantes – um processo cuja confiabilidade diminuía significativamente quando a área do telhado excedia uma determinada escala ou o projeto do edifício resultava em caminhos de drenagem complexos. Com este sistema, as soluções de drenagem para qualquer projeto específico podem ser testadas e verificadas antes de saírem da fábrica, transformando o desempenho do sistema de “confiar nas afirmações do fabricante” para “ser testado”.

A vantagem natural dos painéis de cobertura integrados – uma superfície soldável e impermeável contínua

Os sistemas de drenagem sifônica não são uma tecnologia nova. Eles têm sido usados ​​há décadas em telhados planos de concreto. No entanto, a drenagem sifônica sob condições de cobertura metálica enfrenta um desafio especial: há sobreposições entre os painéis metálicos. Se as sobreposições não forem completamente estanques, a pressão negativa do sifão irá aspirar o ar das aberturas, perturbando o estado de fluxo total do tubo . A drenagem sifônica é essencialmente um sistema de pressão negativa que requer que o sistema seja hermético.

Esta é a lógica de compatibilidade inerente entre os painéis de cobertura integrados e os sistemas de drenagem de sifão: os painéis de cobertura integrados, através da soldagem a ar quente do material do rolo de polímero de superfície , constroem uma membrana impermeável sem costura no topo da chapa metálica. Esta membrana não apenas resolve o problema de 'vazamento de água', mas, mais importante ainda, garante a estanqueidade necessária para o funcionamento do sistema de sifão - o ar não pode entrar nos tubos ao longo das costuras de sobreposição, o estado de pressão negativa pode ser mantido de forma estável e a eficiência do sifão não é afetada por lacunas na estrutura da chapa metálica. De outra perspectiva: a superfície impermeável totalmente soldada dos painéis de cobertura integrados é um pré-requisito para o 'transplante' de sistemas de drenagem por sifão de telhados de concreto para telhados metálicos. Os dois não são simplesmente uma combinação de produtos, mas uma profunda compatibilidade de sistemas.

Das patentes aos sistemas: um ciclo fechado de capacidades de cadeia completa

O verdadeiro valor desta patente não reside no dispositivo em si, mas na capacidade de circuito fechado que ele cria. Antes disso, o acúmulo tecnológico da Canlon no campo de painéis integrados concentrava-se em três aspectos: materiais – o processo integrado de fábrica de rolos de polímeros e chapas metálicas; produtos – editando em conjunto o padrão do grupo T/CECS 1668-2024; e aplicações – verificação de engenharia em plantas industriais, como a base Yanjing Beer Danjiangkou. A patente de drenagem por sifão completa o quarto aspecto: verificação do sistema. Isso forma uma cadeia completa de “patente de material → padrão de produto → implementação de engenharia → teste de sistema”.

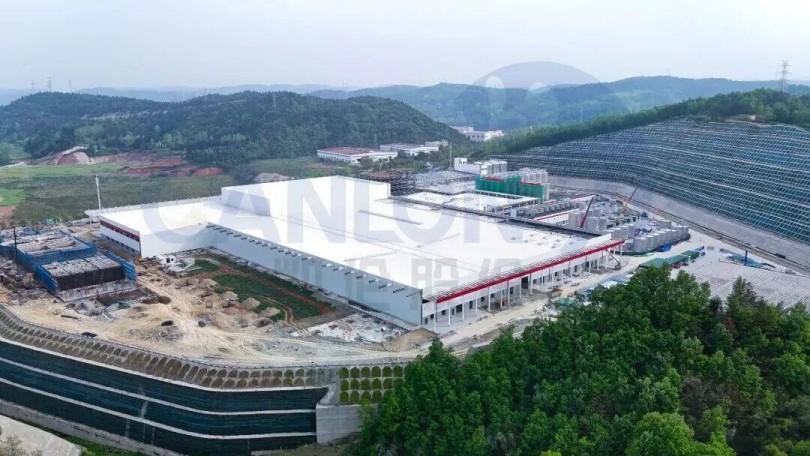

Projeto Base Yanjing Beer Danjiangkou

Em termos industriais, os resultados de uma solução de cobertura não são mais apenas uma pilha de painéis de cobertura e um conjunto de desenhos de construção, mas sim 'indicadores de desempenho do sistema testados e verificados' - sob parâmetros de projeto específicos, o sistema de drenagem desta solução pode drenar a água do telhado dentro de um tempo especificado, com operação estável do sifão e fluxo contínuo em toda a tubulação. Para o proprietário, isto significa que “drenagem e impermeabilização integradas” passou de um slogan corporativo a um compromisso técnico verificável.

Conclusão

Os avanços tecnológicos na engenharia de coberturas às vezes não se manifestam na invenção de novos materiais, mas sim na atenção séria dada a um problema antigo. A drenagem é para o telhado uma habilidade fundamental há muito negligenciada - todos sabem que é importante, mas tecnicamente, tem sido limitada ao nível experimental de 'apenas certifique-se de que a inclinação está correta'. Quando a indústria começa a estabelecer padrões de testes quantificáveis ​​e métodos de verificação para sistemas de drenagem de telhados, isso indica que a gestão da água do telhado está evoluindo de uma etapa de construção realizada às pressas para um subsistema que requer projeto e verificação independentes.

Esta patente para um dispositivo de teste não se vangloria de uma revolução material nem afirma ter perturbado ninguém. Faz algo mais fundamental: transforma a questão de “com que rapidez e de que forma a água é drenada de forma limpa” de uma questão subjetiva para uma questão baseada em dados. Este é precisamente o tipo de pergunta que uma indústria irá colocar primeiro quando estiver a transitar de um desenvolvimento extensivo para um desenvolvimento intensivo.
