A cobertura é a parte da envolvente do edifício mais diretamente afetada pelo ambiente externo. O desenho do seu sistema de impermeabilização e isolamento determina diretamente a durabilidade e eficiência energética do edifício.

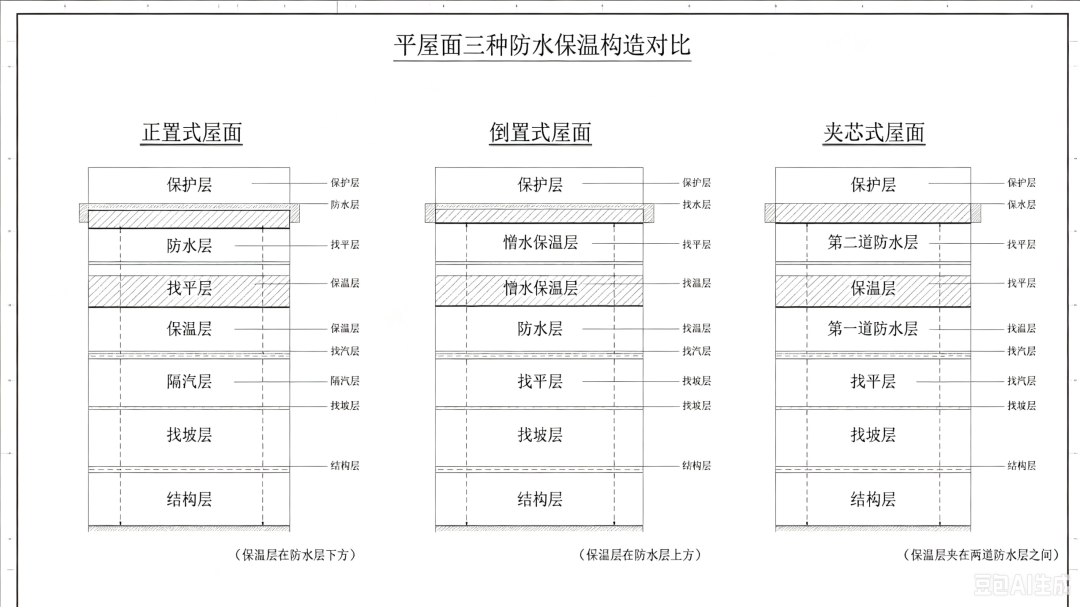

Com base nas posições relativas da camada impermeabilizante e da camada isolante, os projetos de coberturas planas podem ser divididos em três tipos básicos: vertical, invertida e sanduíche. Compreender os princípios e condições aplicáveis ​​destes três sistemas estruturais é fundamental para a concepção do projeto de cobertura.

I. Telhado vertical

A cobertura vertical é o método de construção de cobertura mais tradicional, também conhecida como “telhado padrão”. Sua principal característica é que a camada de isolamento esteja localizada abaixo da camada de impermeabilização. As camadas estruturais típicas de cima para baixo são: camada protetora, camada impermeabilizante, camada de nivelamento, camada de isolamento, barreira de vapor, camada formadora de declive e camada estrutural. A barreira de vapor é projetada para evitar que o vapor de água interno entre na camada de isolamento, fazendo com que o material de isolamento fique úmido e falhe.

A lógica de projeto por trás dessa abordagem decorre das características físicas dos materiais de isolamento tradicionais (como perlita, concreto aerado e placas de poliestireno de cimento) que possuem uma alta taxa de absorção de água. Quando a camada de isolamento ficar húmida, a sua condutividade térmica aumentará significativamente, degradando gravemente o seu desempenho de isolamento. Portanto, uma camada impermeável deve ser colocada sobre a camada de isolamento para evitar a entrada de água da chuva externa.

As vantagens dos telhados verticais residem nos requisitos mais baixos de materiais de isolamento, tecnologia madura e construção relativamente conveniente. No entanto, as suas desvantagens são igualmente significativas: têm até sete a nove camadas, tornando o processo complexo e dispendioso. Mais importante ainda, existem múltiplas camadas estruturais entre a camada de impermeabilização e a camada estrutural, incluindo camadas de nivelamento, camadas formadoras de taludes e camadas de isolamento, e estas camadas não são completamente vedadas entre si. Uma vez que a camada impermeabilizante esteja parcialmente danificada, a água infiltrada fluirá lateralmente através dos espaços entre as camadas, fazendo com que a camada de isolamento retenha umidade, enquanto o ponto de vazamento é difícil de identificar. Além disso, como a umidade nas camadas de isolamento e nivelamento pode causar protuberância na camada de impermeabilização , os telhados verticais geralmente requerem canais de ventilação e aberturas na superfície do telhado, o que compromete ainda mais a integridade da camada de impermeabilização.

II. Telhado Invertido

Uma cobertura invertida inverte a estrutura tradicional da cobertura, colocando a camada de isolamento por cima da camada de impermeabilização. A sua estrutura básica, de cima para baixo, é composta por: uma camada protetora, uma camada isolante hidrorrepelente, uma camada impermeabilizante, uma camada niveladora, uma camada formadora de taludes e uma camada estrutural.

O principal pré-requisito técnico para esta estrutura é que o material de isolamento seja hidrofóbico , como placa de poliestireno extrudado (XPS) ou espuma rígida de poliuretano. De acordo com a 'Especificação Técnica para Engenharia de Telhados Invertidos' (JGJ 230-2010), a taxa de absorção volumétrica de água do material de isolamento não deve exceder 3%. Como a própria camada de isolamento quase não absorve água e cobre a camada impermeável, ela fornece proteção física à camada impermeável, evitando que seja danificada pela radiação ultravioleta, mudanças drásticas de temperatura e impactos externos. Também evita o problema de infiltração de água entre camadas, comum em telhados verticais.

O requisito de grau de impermeabilização para telhados invertidos é Classe I, e a vida útil razoável da camada impermeabilizante não deve ser inferior a 20 anos. Sua inclinação não deve ser inferior a 3%, e quando a inclinação for superior a 3% devem ser tomadas medidas estruturais antiderrapantes. Como não há problema de acúmulo de umidade, os telhados invertidos não necessitam de orifícios de ventilação ou canais de exaustão.

As coberturas invertidas são mais eficazes na prevenção de fugas do que as coberturas verticais, mas ainda apresentam limitações: a camada de isolamento fica diretamente exposta acima da camada de impermeabilização e, sem proteção eficaz, a água pode infiltrar-se na camada de isolamento, reduzindo o seu desempenho de isolamento. Além disso, o projeto e a construção da camada protetora exigem padrões mais elevados, especialmente em regiões chuvosas ou frias, onde o tipo apropriado de camada protetora deve ser selecionado com base em condições específicas. É importante notar que os telhados invertidos não são recomendados para edifícios em regiões extremamente frias e frígidas – esta regulamentação baseia-se principalmente no facto de que os ciclos de congelamento e descongelamento entre o isolamento e as camadas de protecção em ambientes de baixa temperatura podem afectar negativamente a camada de impermeabilização.

III. Telhado sanduíche

Os telhados sanduíche combinam as características dos telhados convencionais e invertidos. A sua característica típica é a colocação sequencial de uma primeira camada impermeável, uma camada isolante e uma segunda camada impermeável no topo da camada estrutural, com a camada isolante completamente imprensada entre as duas camadas impermeáveis. Isso emprega efetivamente as configurações 'camada impermeável abaixo, camada de isolamento acima' e 'camada de isolamento abaixo, camada impermeável acima', criando um sistema de impermeabilização de camada dupla.

A principal vantagem dos telhados sanduíche reside na proteção selada bidirecional da camada de isolamento através de duas camadas impermeáveis, tornando-os particularmente adequados para edifícios com requisitos de impermeabilização extremamente elevados (como a impermeabilização de Classe I que requer três camadas) ou requisitos rigorosos de desempenho de isolamento. No entanto, a sua estrutura ainda envolve múltiplas camadas, cada uma relativamente independente, o que ainda representa um risco de infiltração de água. Além disso, a estrutura complexa leva a procedimentos de construção complicados e a custos elevados. Portanto, os telhados sanduíche não são tão amplamente utilizados em projetos de engenharia reais como os dois tipos anteriores, e são mais comumente encontrados em projetos com requisitos específicos de impermeabilização e isolamento.

Do ponto de vista do desenvolvimento tecnológico, a abordagem integrada de impermeabilização e isolamento tem recebido cada vez mais atenção nos últimos anos – pré-fabricando as camadas de impermeabilização e isolamento num módulo único e integrado. Isto evita os defeitos de interface da construção em camadas no local e simplifica as camadas estruturais. Esta direção representa o caminho tecnológico dos sistemas de cobertura evoluindo do “empilhamento multicamadas” para a “integração funcional”.

4. Principais pontos de construção para sistemas de impermeabilização de telhados

Independentemente da forma estrutural utilizada, o projeto e a construção de projetos de impermeabilização de coberturas devem obedecer às normas vigentes como a “Especificação Técnica para Engenharia de Coberturas” (GB 50345). Na prática, os seguintes aspectos-chave afetam diretamente a confiabilidade a longo prazo do sistema de impermeabilização:

A preparação adequada da superfície é um pré-requisito para o funcionamento eficaz da camada impermeabilizante. A superfície da camada estrutural deve ser firme, plana e limpa, e seu teor de umidade deve atender aos requisitos construtivos do material impermeabilizante selecionado. Resistência e rigidez insuficientes da camada de nivelamento são uma causa comum de fissuras na camada de impermeabilização.

Elementos estruturais detalhados são propensos a vazamentos no telhado. Áreas como ao redor das saídas de drenagem, na base dos parapeitos, na base dos tubos que se estendem do telhado e nas juntas de dilatação devem ser todas reforçadas. Uma camada adicional de impermeabilização deve ser aplicada ao redor das saídas de drenagem, e meios-fios de concreto devem ser instalados na base dos parapeitos e outras estruturas que se estendem a partir do telhado.

A construção da camada impermeabilizante deverá respeitar rigorosamente a espessura e o número de demãos exigidas pelo projeto. A largura de sobreposição da membrana e a uniformidade da aplicação do revestimento devem atender às especificações. Após a conclusão da camada impermeabilizante e antes de prosseguir para a próxima etapa, deve ser realizado um teste de pulverização de água ou retenção de água para verificar sua integridade.

A instalação de uma camada protetora é imprescindível. Independentemente da localização da camada impermeável, uma camada protetora suficiente deve ser instalada na parte superior para evitar danos mecânicos durante a construção ou uso subsequente.

Conclusão

Telhados verticais, invertidos e sanduíche representam diferentes combinações de impermeabilização-isolamento, cada um com suas próprias condições aplicáveis ​​e limitações técnicas. Os telhados verticais são tecnicamente maduros, mas de construção complexa e apresentam um alto risco de infiltração de água; os telhados invertidos têm uma estrutura simples e uma longa vida útil da camada impermeabilizante, mas requerem materiais isolantes especiais e camadas protetoras; os telhados sanduíche alcançam um nível mais alto de proteção ao custo da impermeabilização de dupla camada, mas isso aumenta o custo e a dificuldade de construção. Em projectos práticos, factores como a zona climática do edifício, requisitos de impermeabilização, indicadores de desempenho de isolamento, orçamento e condições de construção devem ser considerados de forma abrangente para seleccionar uma estrutura de telhado apropriada, e as normas técnicas relevantes devem ser rigorosamente respeitadas em todas as fases de concepção, selecção de materiais e construção.
