A construção em linha zero e as escavações profundas tornam impossível a impermeabilização exterior tradicional. Você não pode escavar, impermeabilizar e aterrar quando a parede da fundação estiver a centímetros de uma linha de propriedade adjacente ou de uma parede de escoramento. A entrada de água abaixo do nível do solo traz riscos graves. A pressão hidrostática força a água através dos poros do concreto. A migração lateral da água permite que a umidade viaje por trás das membranas não coladas até encontrar uma rachadura, levando à corrosão do vergalhão e à degradação estrutural. A remediação pós-construção em espaços confinados é um pesadelo. Você precisa de um controle de engenharia confiável. A impermeabilização pré-aplicada Blindside muda a abordagem de revestimentos pós-aplicados para sistemas pré-vazamento totalmente colados. Você instala a membrana contra o escoramento, despeja concreto diretamente contra ela e cria uma barreira monolítica e impermeável.

• A adesão é crítica: O sucesso da impermeabilização pré-aplicada depende inteiramente da ligação contínua, mecânica ou química entre a membrana e o concreto vazado para evitar a migração lateral da água.
• Seleção de material específico do local: A especificação da membrana (PEAD, bentonita, PVC ou sistemas compósitos) deve ser ditada por um relatório geotécnico detalhando a pressão hidrostática, a química do solo e as projeções de assentamento do solo.
• A preparação do substrato determina o desempenho: A integridade do sistema de impermeabilização é altamente dependente da condição do sistema de retenção do solo (estacas secantes, estacas soldadas, estacas pranchas, paredes de lama ou concreto projetado) antes da instalação.
• O detalhamento determina as taxas de falha: Penetrações, amarrações, transições estruturais e pontos de terminação são responsáveis ​​pela maioria das falhas cegas; detalhamento rigoroso e controle de qualidade/controle de qualidade durante a colocação do concreto não são negociáveis.

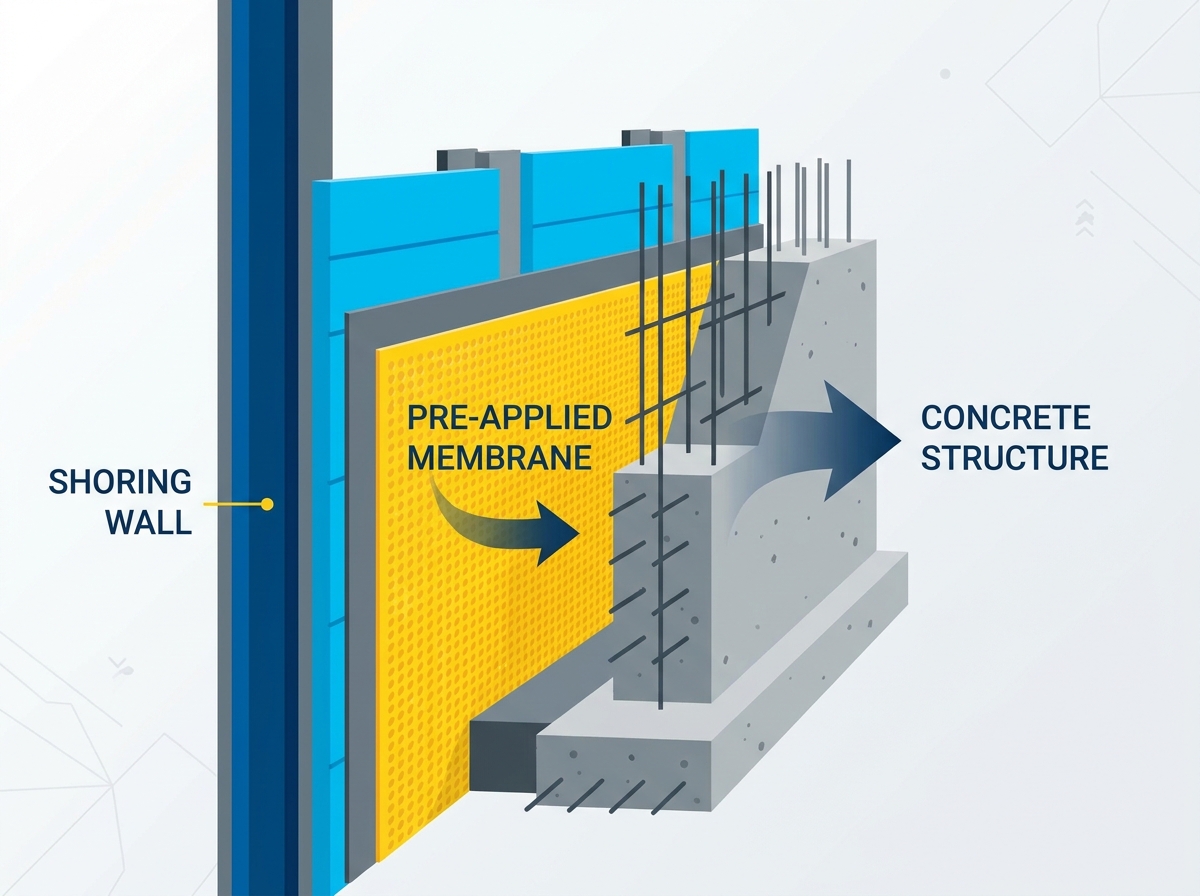

A Mecânica da Impermeabilização Blindside Pré-Aplicada

Definindo a Metodologia Blindside

A impermeabilização tradicional do lado positivo segue uma sequência linear. Você escava o local, constrói as paredes da fundação, aplica a membrana impermeabilizante no exterior e preenche o solo. Esta abordagem requer uma folga substancial em torno do perímetro do edifício. A metodologia blindside pré-aplicada inverte essa sequência por necessidade. As equipes de construção instalam primeiro o sistema de retenção de solo. Em seguida, aplicam a membrana impermeabilizante diretamente nesta parede de retenção. Em seguida, colocam o reforço de aço. Finalmente, despejam o concreto estrutural diretamente contra a membrana.

Esta sequência é obrigatória para cenários específicos de arquitetura e engenharia. A construção da linha de propriedade zero não deixa espaço para acesso externo. Fossos profundos de elevadores, estruturas de estacionamento subterrâneas, túneis de trânsito e projetos de preenchimento adjacentes a estruturas históricas existentes exigem aplicações cegas. Nestes ambientes, o sistema de retenção de solo atua como fôrma externa permanente para a parede de concreto. Isto torna a membrana pré-aplicada a única linha de defesa contra as águas subterrâneas.

1. Instalar o sistema de retenção do solo (escoramento, estacas pranchas ou paredes secantes).
2. Prepare o substrato para garantir uma superfície lisa e uniforme, sem saliências pontiagudas.
3. Instale a membrana pré-aplicada diretamente contra o sistema de retenção de solo preparado.
4. Detalhe todas as penetrações, amarrações e terminações usando membranas líquidas ou fitas compatíveis.
5. Coloque o aço de reforço (vergalhão) com cuidado para evitar perfurar a membrana.
6. Despeje o concreto estrutural diretamente contra a membrana para ativar o mecanismo de ligação.

O imperativo da tecnologia totalmente vinculada

Compreender a física da migração lateral da água é necessário para a proteção estrutural abaixo do nível do solo. Se uma membrana tradicional não colada for perfurada durante a construção ou subsequente assentamento do solo, a água subterrânea entra no sistema. Sob pressão hidrostática, esta água viaja lateralmente entre a membrana não aderida e o substrato de concreto. Ele continua migrando até localizar uma fissura estrutural, junta de construção ou orifício para entrar no interior do edifício. Encontrar a origem exata da violação externa torna-se quase impossível. O vazamento interno geralmente se manifesta a metros de distância do dano real à membrana.

Os sistemas pré-aplicados eliminam esta vulnerabilidade através de uma tecnologia totalmente integrada. Essas membranas utilizam adesivos sensíveis à pressão, camadas de polímeros reativos ou matrizes geotêxteis integradas. Estas camadas interligam-se fisicamente ou fixam-se mecanicamente na matriz do concreto durante o processo de hidratação e cura. Se ocorrer uma punção localizada em um sistema totalmente aderido, a água não poderá migrar lateralmente. A violação permanece isolada até esse ponto específico. Isto reduz significativamente o volume de entrada de água e torna viáveis ​​reparos direcionados por injeção de poliuretano pelo lado negativo.

Avaliação de materiais de membrana para aplicações cegas

Polietileno de alta densidade (HDPE) com adesivos sensíveis à pressão

As membranas HDPE são amplamente especificadas para aplicações cegas. Eles oferecem excepcional resistência à tração, alta resistência à perfuração e permeabilidade quase zero à umidade e gases perigosos do solo. A resistência do núcleo da folha de HDPE fornece uma barreira física robusta contra pressão hidrostática e agregados pontiagudos.

O componente crítico desses sistemas é a camada adesiva sensível à pressão aplicada de fábrica. Um revestimento resistente às intempéries geralmente protege essa camada. Este revestimento evita que o adesivo acumule poeira no local de trabalho ou se degrade sob exposição UV durante a fase de instalação do vergalhão. Quando o concreto úmido é vazado, o calor de hidratação e o peso do concreto ativam o adesivo. Isto forma uma ligação contínua e tenaz com o concreto curado. Os sistemas HDPE demonstram excelente desempenho sob alto impacto. Eles mantêm sua integridade durante a colocação de vergalhões pesados ​​e consolidação agressiva de concreto.

Argila Bentonita e Sistemas Compósitos: Capacidades e Limitações

Os sistemas ativos de bentonita sódica contam com um mecanismo de impermeabilização diferente. A bentonita é uma argila altamente expansiva. Pode inchar até 15 vezes o seu volume seco em contato com a água. Quando confinada entre o sistema de retenção do solo e o concreto estrutural, esta expansão forma um gel monolítico denso e de baixa permeabilidade. Este gel autoveda pequenos furos e fissuras no concreto.

Os sistemas de bentonita apresentam riscos específicos de implementação. A hidratação prematura é uma preocupação primária. Se a membrana for exposta a fortes chuvas ou águas subterrâneas antes de o concreto ser derramado e curado, a argila se expande prematuramente. Perde então a sua capacidade de impermeabilização. Além disso, a bentonita é altamente sensível à química do solo. Em ambientes altamente salinos ou em águas subterrâneas contaminadas com produtos químicos industriais específicos, o processo de troca iônica pode inibir a capacidade de expansão da argila. Isso leva à falha sistêmica. A análise geotécnica do solo é obrigatória antes da especificação da bentonita.

Membranas de Cloreto de Polivinila (PVC) e Poliolefina Flexível (FPO)

As membranas de borracha sintética de PVC e FPO apresentam extrema flexibilidade, alta capacidade de alongamento e características superiores de ponte de fissuras. Estas propriedades os tornam altamente adequados para projetos de infraestrutura em ambientes com atividade sísmica prevista, assentamentos diferenciais significativos ou cargas estruturais dinâmicas.

A instalação de sistemas PVC e FPO requer técnicas especializadas. Ao contrário das costuras com fita adesiva usadas em alguns sistemas HDPE, as membranas sintéticas normalmente requerem soldagem com ar quente de via dupla. Este processo funde as folhas sobrepostas em uma única camada contínua. A solda de via dupla cria um canal de ar interno. Isso permite que os técnicos testem a pressão de cada costura quanto à integridade antes da colocação do concreto. Embora isso forneça uma barreira altamente confiável, exige protocolos rigorosos de controle de qualidade/controle de qualidade e mão de obra altamente qualificada no local de trabalho.

Membranas Multicomponentes e Dupla Função (Impermeabilização + Mitigação de Gás)

O redesenvolvimento urbano ocorre frequentemente em áreas abandonadas. Isso impulsiona a necessidade de membranas que forneçam desempenho de impermeabilização e barreira de vapor. As membranas impermeabilizantes padrão podem não oferecer resistência suficiente a gases perigosos do solo ou compostos orgânicos voláteis (COV).

As membranas de dupla função são projetadas com núcleos de barreira especializados, como EVOH (Álcool Etileno Vinílico) ou folhas de alumínio. Eles resistem ao metano, ao radônio e aos solventes clorados. A avaliação desses sistemas requer a revisão de padrões de testes específicos para taxas de transmissão de vapor e resistência química. Garantir a aprovação ambiental em locais brownfield exige a comprovação de que o sistema especificado de impermeabilização pré-aplicada em áreas cegas manterá sua impermeabilidade tanto à pressão hidrostática da água quanto à migração de gases tóxicos durante toda a vida útil do projeto da estrutura.

Tipo de Membrana	Mecanismo de Ligação Primária	Melhor Aplicação Ambiente	Principais Limitações
HDPE com adesivo	Adesivo químico/sensível à pressão	Escavações profundas, alta pressão hidrostática	Requer substrato liso, sensível a UV prolongado
Bentonita Sódica	Inchaço mecânico/formação de gel	Fundações padrão, solos não contaminados	Risco de hidratação prematura, falha em solos com alta salinidade
PVC/FPO	Sistemas mecânicos de velo ou compartimento	Zonas sísmicas, recalques diferenciais elevados	É necessária uma soldagem com ar quente que exige muita mão-de-obra

Dimensões Críticas de Avaliação e Padrões de Teste para Projetos de Linha de Lote Zero

Resistência à pressão hidrostática e hidrologia local

A avaliação de um sistema cego começa com a determinação da pressão hidrostática máxima prevista com base no relatório hidrológico do local. As águas subterrâneas exercem imensa pressão sobre as estruturas subterrâneas. Ele empurra a água através de vazios microscópicos no concreto.

O padrão de teste crítico para esta métrica é ASTM D5385 (Método de teste padrão para resistência à pressão hidrostática de membranas impermeabilizantes). Os engenheiros devem interpretar esses resultados de teste com cuidado. Eles devem garantir que a membrana especificada possa suportar pressões de até 70 metros de pressão máxima, dependendo da profundidade da escavação e das flutuações sazonais do lençol freático. Uma membrana que passa nos testes de alta pressão garante desempenho de longo prazo em aplicações de fundações profundas.

Desempenho de adesão de concreto

A capacidade da membrana de aderir ao concreto é a principal defesa contra a migração lateral de água. A força de adesão ao descascamento mede a força necessária para separar a membrana do substrato de concreto curado.

ASTM D903 (Método de teste padrão para resistência ao descascamento ou remoção de ligações adesivas) é o padrão usado para quantificar essa ligação. As especificações devem estabelecer valores mínimos aceitáveis, normalmente em torno de 5 lbs/in (880 N/m). Isto garante que a ligação possa resistir às forças de cisalhamento do assentamento do solo e à carga hidrostática que tenta empurrar a água entre a membrana e a estrutura. A alta adesão ao peeling garante que qualquer dano localizado permaneça isolado.

Contaminação do Solo e Resistência Química

As membranas abaixo do nível devem sobreviver em ambientes químicos agressivos por uma vida útil estrutural superior a 50 anos. Locais brownfield, áreas costeiras e zonas industriais geralmente apresentam águas subterrâneas contendo hidrocarbonetos, altas concentrações de sulfato ou níveis extremos de pH alcalino.

Os engenheiros devem combinar o perfil de resistência química da membrana com o relatório de análise geotécnica do solo. A exposição prolongada a produtos químicos incompatíveis pode causar fragilização, inchaço ou dissolução das camadas adesivas da membrana. A verificação da compatibilidade com contaminantes específicos do local garante que o sistema de impermeabilização não se degradará prematuramente. Mantém sua barreira protetora durante toda a vida do edifício.

Assentamento, Movimento do Solo e Alongamento da Membrana

Escavações profundas são ambientes dinâmicos. Após a construção, a parede de escoramento e o solo circundante sofrerão inevitavelmente recalques em relação à laje estrutural rígida e às paredes de fundação. Este movimento diferencial exerce forças de cisalhamento significativas na membrana impermeabilizante.

Avaliar como diferentes sistemas lidam com essas forças é fundamental. As membranas devem possuir capacidade de alongamento suficiente, testada via ASTM D412. Eles devem esticar e colmatar fissuras estruturais sem rasgar ou comprometer a ligação adesiva ao concreto. Sistemas com alto alongamento e resistência robusta ao cisalhamento mantêm sua integridade mesmo quando o edifício se acomoda em sua posição final.

Realidades de implementação e mitigação de riscos

Preparação de Substrato: Gerenciando Sistemas de Retenção de Solo

O desempenho de uma membrana pré-aplicada depende fortemente da qualidade do substrato contra o qual é instalada. Os sistemas de retenção do solo variam amplamente. Eles incluem estacas soldadas com revestimento de madeira, estacas de hélice contínua (CFA), estacas pranchas interligadas, estacas secantes ou tangentes e paredes de lama (diafragma). Cada um apresenta irregularidades de superfície únicas.

A preparação adequada requer a eliminação de saliências pontiagudas, vazios profundos e superfícies altamente irregulares. Estes poderiam perfurar a membrana ou impedir uma ligação uniforme. Isto muitas vezes requer a instalação de placas de drenagem geotêxteis resistentes, compensados ​​voltados para lacunas de revestimento ou a aplicação de uma camada estrutural de alisamento de concreto projetado. Um substrato sólido e contínuo é a base de uma instalação cega bem-sucedida.

Detalhando geometrias complexas, penetrações e transições

A maioria das falhas de impermeabilização do lado cego ocorre nos detalhes, e não na área da membrana. As áreas de alto risco para entrada de água incluem amarrações de solo, penetrações de encanamentos e tubulações elétricas, mangas de serviços públicos, cantos internos e externos e juntas de construção de concreto.

Detalhes rigorosos são necessários nessas conjunturas. As especificações devem delinear o uso de membranas de detalhamento de aplicação de líquido compatíveis, waterstops hidrofílicos expansíveis ao redor das penetrações e vedações de compressão mecânica. A transição de nível escolar é uma interface de engenharia particularmente crítica. O sistema pré-aplicado abaixo do nível do solo deve fazer uma transição perfeita e unir-se à impermeabilização da envolvente do edifício acima do nível do solo. Isto garante proteção contínua na linha do solo, onde a água se acumula com frequência.

Riscos concretos de colocação e protocolos de controle de qualidade/controle de qualidade

A fase de colocação do concreto representa o maior risco de danos à membrana instalada. Ao comparar o concreto moldado no local com o concreto projetado (concreto projetado), surgem diferentes riscos. O concreto projetado envolve velocidade de alto impacto. Isto pode danificar a camada adesiva da membrana ou causar sombreamento agregado. O sombreamento cria vazios atrás do vergalhão onde o concreto não consegue aderir à membrana.

Os perigos gerais durante a colocação incluem a perfuração do vergalhão na membrana, o deslocamento dos waterstops durante o vazamento e a vibração mecânica excessiva que causa a formação de colmeias do concreto contra a camada de impermeabilização. Estabelecer protocolos rigorosos de QA/QC é essencial. Isso inclui inspeções visuais abrangentes antes do vazamento, testes de costura, testes de faísca para geomembranas e monitoramento contínuo por um inspetor de impermeabilização enquanto o concreto está sendo colocado ativamente.

Compensações entre custo e valor na impermeabilização abaixo do nível do solo

Custos de materiais versus responsabilidades de remediação pós-construção

A engenharia de valor de um sistema de impermeabilização abaixo do nível do solo geralmente leva a custos catastróficos a longo prazo. Uma análise realista de custo-benefício deve comparar o prêmio inicial do HDPE totalmente colado ou dos sistemas compósitos com os riscos de alternativas de baixo custo, não coladas ou soltas.

Se um sistema cego falhar, a responsabilidade financeira, os riscos legais e a interrupção operacional serão imensos. A tentativa de consertar vazamentos cegos pós-construção requer a injeção de rejuntes químicos, como poliuretano ou acrilato acrilamida, através das paredes da fundação. Alternativamente, requer a realização de reparos cristalinos no lado negativo. Estes esforços de remediação são extremamente caros, muitas vezes temporários e altamente prejudiciais para os ocupantes do edifício. Investir em sistemas pré-aplicados premium mitiga essas enormes responsabilidades a jusante.

Impactos no cronograma e eficiência da instalação

A escolha do sistema de impermeabilização impacta diretamente no cronograma da obra. Os requisitos de mão de obra, a sensibilidade às intempéries e os tempos de cura variam significativamente entre as diferentes tecnologias. Sistemas que não podem ser instalados em condições de umidade ou congelamento podem causar atrasos graves durante a construção no inverno ou na estação chuvosa.

A seleção de um sistema projetado para eficiência de instalação pode acelerar o caminho crítico. Membranas com rolos mais largos minimizam a metragem linear total das costuras. As juntas sobrepostas autoadesivas eliminam o processo trabalhoso de soldagem a ar quente. Além disso, as membranas com alta tolerância às intempéries e aos raios UV permitem tempos de exposição mais longos entre a instalação da membrana e a concretagem. Isso fornece aos empreiteiros flexibilidade de agendamento vital.

Conclusão

A impermeabilização pré-aplicada do lado cego é uma necessidade estrutural fundamental na construção subterrânea confinada. Não é uma área onde a engenharia de valor deva comprometer o desempenho. A impossibilidade de acesso ao exterior da fundação pós-construção torna a instalação inicial a única oportunidade para proteger a envolvente do edifício contra a pressão hidrostática e contaminantes do solo.

Ao selecionar um sistema, siga uma matriz de decisão rigorosa com base nas condições do local. Especifique HDPE totalmente aderido e sistemas adesivos para ambientes com alta pressão hidrostática, contaminação química e locais urbanos de alto risco. Utilize membranas de PVC ou FPO para áreas que preveem grande movimento ou atividade sísmica. Selecione sistemas de barreira dupla quando os relatórios ambientais exigirem a mitigação de gases perigosos.

Para garantir o sucesso do projeto, execute as seguintes etapas:

• Encomende uma revisão geotécnica e hidrológica abrangente antes do projeto esquemático.
• Contrate consultores especializados em impermeabilização no início da fase de projeto para elaborar detalhes específicos do local.
• Exija inspeções pré-vazamento obrigatórias e monitoramento contínuo de QA/QC de terceiros durante a colocação do concreto.
• Garantir testes de compatibilidade entre a membrana abaixo do nível e os sistemas de envoltório do edifício acima do nível.

Perguntas frequentes

P: Qual é a diferença entre impermeabilização do lado cego e do lado positivo?

R: A impermeabilização do lado positivo é aplicada no exterior de uma parede de fundação concluída, exigindo escavação e aterro. A impermeabilização cega é instalada antes da concretagem, diretamente contra o sistema de retenção de solo. O concreto estrutural é então derramado contra a membrana, tornando-o necessário para projetos de linha de lote zero.

P: Como a impermeabilização pré-aplicada do lado cego se liga fisicamente ao concreto?

R: Os sistemas pré-aplicados usam adesivos especializados sensíveis à pressão, polímeros reativos ou lãs geotêxteis. Durante a concretagem, o calor de hidratação, a umidade e o peso físico do concreto ativam essas camadas. Eles travam mecanicamente ou reticulam quimicamente com o concreto em cura, formando uma ligação permanente.

P: Quais são os padrões críticos de teste ASTM a serem observados ao especificar uma membrana pré-aplicada?

R: Os principais padrões incluem ASTM D5385 para avaliar a resistência à pressão hidrostática, ASTM D903 para medir a resistência à adesão ao descascamento e ASTM D412 para avaliar a resistência à tração e o alongamento para garantir que a membrana possa colmatar fissuras estruturais.

P: A impermeabilização com bentonita pode ser usada em ambientes de água salgada ou solo contaminado?

R: A bentonita sódica padrão deve ser evitada em solos altamente salinos ou quimicamente contaminados. Altas concentrações de sal interferem no processo de troca iônica, evitando que a argila inche e forme seu gel impermeável. Sistemas modificados de bentonita ou HDPE são necessários nessas condições.

P: O que é migração lateral de água e por que é particularmente perigosa para estruturas subterrâneas?

R: A migração lateral da água ocorre quando a água rompe uma membrana não aderida e viaja horizontalmente entre a membrana e o substrato de concreto. É perigoso porque a água pode percorrer longas distâncias antes de entrar na estrutura através de uma fenda, tornando quase impossível localizar e reparar a ruptura original.

P: Como a impermeabilização do lado cego do nível inferior faz a transição e se liga ao envelope do edifício acima do nível do solo?

R: A transição ocorre no nível da série, exigindo detalhes meticulosos. A membrana pré-aplicada abaixo do nível do solo deve se sobrepor e integrar-se fisicamente à barreira de ar e umidade acima do nível do solo. Isto é conseguido usando rufos aplicados com líquido, barras de terminação e membranas de transição compatíveis para garantir uma vedação contínua.
