A entrada de água em estruturas de concreto comerciais e residenciais causa graves consequências financeiras e estruturais. Deixada desprotegida, a pressão hidrostática força a umidade para dentro dos poros do concreto, iniciando a degradação, a desestabilização estrutural e a corrosão do reforço de aço através de reações induzidas por carbonatação e cloreto. Quando a impermeabilização subterrânea falha, a adaptação ou reparação dos danos custa exponencialmente mais do que a especificação inicial correta. Para arquitetos, engenheiros estruturais e promotores, estas falhas apresentam imensos riscos de responsabilidade e exposição a indemnizações profissionais.

Este guia serve como estrutura técnica para avaliar, especificar e implementar os sistemas corretos de impermeabilização estrutural . Ao analisar dados ambientais, projetos estruturais, perfis geotécnicos e padrões de conformidade internacionais, os profissionais podem mitigar riscos e garantir a integridade estrutural a longo prazo.

• A seleção do sistema depende do ambiente: Nenhum método único de impermeabilização funciona para todas as estruturas; a seleção deve ser ditada pelas condições do solo, pressão hidrostática, química e uso pretendido do espaço.

• Sistemas Combinados Mitigam Riscos: Estruturas subterrâneas de alto risco, profundamente submersas ou habitáveis ​​(ambientes de Grau 3) requerem uma combinação de sistemas Tipo A, Tipo B e/ou Tipo C para atingir limites de risco aceitáveis.

• A conformidade não é negociável: A adesão a padrões estruturais reconhecidos (por exemplo, BS 8102:2022, ACI 515.2R ou códigos regionais equivalentes) é fundamental para a integridade estrutural, o respaldo do seguro e a validade da garantia.

• Integração antecipada de especialistas: Contratar um especialista qualificado em projeto de impermeabilização (por exemplo, certificado pela CSSW) durante a fase arquitetônica inicial reduz drasticamente erros de projeto, conflitos estruturais e custos do ciclo de vida.

Impermeabilização estrutural vs. impermeabilização: qual a diferença?

Definindo o Escopo Técnico

A protecção das estruturas contra a água sob pressão hidrostática define o âmbito central da gestão das águas subterrâneas. Isto se aplica principalmente a estruturas subterrâneas, de retenção de terra ou de retenção de água. Em contraste, a impermeabilização apenas protege contra a ação capilar e a umidade do solo onde não existe pressão de água. A pressão hidrostática aumenta com a profundidade. A pressão aumenta aproximadamente 0,1 bar ou 10 kPa por metro de profundidade da água. Esta imensa força empurra a água líquida através de vazios microscópicos de concreto, exigindo proteção estrutural robusta.

Freqüentemente vemos confusão no local entre esses dois conceitos. A aplicação de uma membrana simples à prova de umidade em um porão com lençol freático alto garante o fracasso. Você deve compreender a hidrologia do local antes de especificar os materiais.

Característica	Impermeabilização estrutural	à prova de umidade
Ameaça Primária	Ação capilar, humidade ascendente	Pressão hidrostática, cabeça de água ativa
Área de Aplicação	Acima do solo, lajes rasas	Caves profundas, muros de contenção, túneis
Espessura do material	Filmes finos, DPMs básicos	Membranas espessas, aditivos integrais, drenos cavitários
Consequência da falha	Danos cosméticos, mofo	Degradação estrutural, inundação, corrosão de vergalhões

A mecânica da entrada de água e falha estrutural

A pressão hidrostática força a água através de capilares de concreto, juntas de construção, furos de parafusos e microfissuras estruturais. Esta exposição contínua à umidade desencadeia mecanismos de danos secundários que comprometem a estabilidade estrutural.

• Corrosão do Reforço: A carbonatação e a penetração de cloretos quebram a camada de passivação alcalina do vergalhão de aço. Isso leva à ferrugem expansiva, lascamento e uma perda crítica da capacidade de suporte de carga.

• Ciclo de congelamento-descongelamento: A água se expande cerca de 9% dentro dos poros do concreto durante o congelamento, causando fraturamento físico e incrustações na superfície.

• Eflorescência e Lixiviação Química: O hidróxido de cálcio livre se dissolve e migra para a superfície, enfraquecendo a matriz de cimento ao longo do tempo.

Ao inspecionar um estacionamento antigo, muitas vezes você vê manchas de ferrugem sangrando pelo concreto. Isso indica corrosão ativa do reforço. Assim que o vergalhão começa a enferrujar, ele se expande, arrancando a cobertura de concreto e expondo mais aço aos elementos.

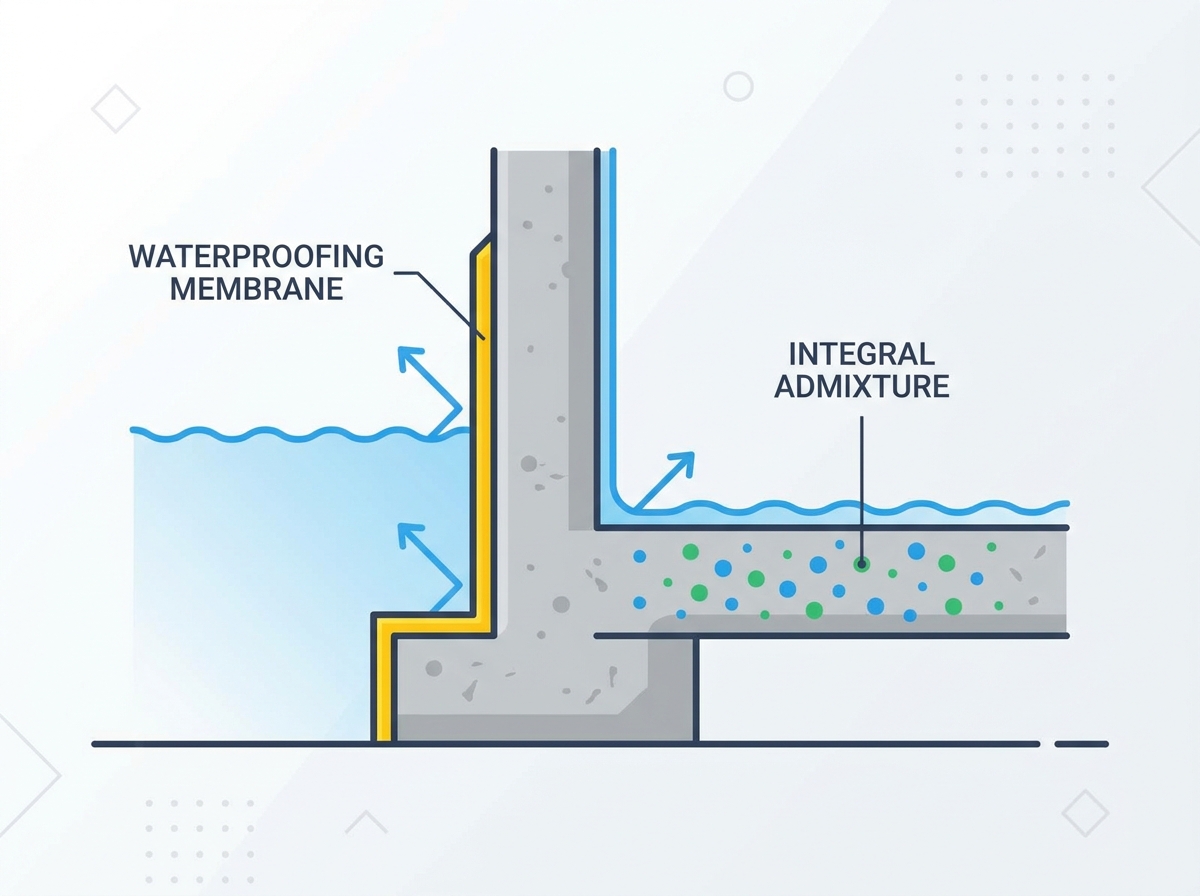

Principais Tipos de Sistemas de Impermeabilização Estrutural

Tipo A: Proteção de Barreira (Tanque)

Os sistemas do Tipo A baseiam-se na aplicação de uma membrana de barreira física contínua na face positiva, negativa ou imprensada da estrutura de concreto. Os materiais incluem membranas pré-aplicadas totalmente aderidas que se ligam quimicamente ao concreto úmido, folhas autoadesivas pós-aplicadas, como betume modificado com polímero ou HDPE, e membranas aplicadas em líquidos, como poliuretano ou poliureia, para geometrias complexas.

Essas barreiras funcionam melhor para porões rasos, muros de contenção e cenários onde a escavação externa é viável. No entanto, dependem muito de um perfeito preparo do substrato. Eles permanecem vulneráveis ​​a danos físicos durante o aterro, e uma única falha na costura pode comprometer toda a barreira.

1. Preparar o substrato removendo a leitada e garantindo um acabamento liso.

2. Aplicar o primer de acordo com as especificações do fabricante.

3. Instale a membrana, garantindo que todas as sobreposições cumpram a largura mínima exigida.

4. Detalhe todos os cantos, penetrações e terminações com membranas líquidas reforçadas ou fitas especializadas.

5. Proteja a membrana com placas de drenagem antes do preenchimento.

Tipo B: Proteção Estruturalmente Integral

A proteção do tipo B envolve projetar a própria estrutura de concreto para ser resistente à água. Isto limita a penetração da água através de designs de mistura avançados, proporções reduzidas de água para cimento e proteção meticulosa das juntas. As tecnologias de mistura incluem produtos químicos hidrofóbicos que bloqueiam os poros e misturas ativas cristalinas que reagem com a umidade para curar rachaduras de até 0,4 mm.

O detalhamento de juntas projetadas utiliza waterstops hidrofílicos ativos, waterstops físicos de PVC e sistemas de mangueiras reinjetáveis ​​pós-injetadas. Os sistemas Tipo B são adequados para porões comerciais profundos, infraestrutura de engenharia civil e ambientes com lençóis freáticos elevados. O sucesso requer colocação de concreto impecável, compactação, cura e controle rigoroso da largura das fissuras.

Tipo C: Proteção Drenada

Os sistemas Tipo C aceitam que ocorrerá uma pequena entrada de água e a gerenciam através de um sistema de drenagem de cavidade interna. Os componentes incluem membranas HDPE cravejadas aplicadas em paredes e pisos, canais de drenagem perimetrais e conjuntos de reservatórios equipados com bombas duplas, baterias reservas e alarmes de nível alto.

Esta abordagem funciona excepcionalmente bem para modernizar porões históricos, estruturas abobadadas e locais com pressão hidrostática imprevisível. No entanto, o Tipo C não impede a entrada de água no concreto, expondo potencialmente a armadura a condições de umidade. Também requer manutenção contínua durante toda a vida, incluindo lavagem periódica de depósitos de calcário e energia contínua para as bombas.

Como escolher o sistema de impermeabilização estrutural correto

Avaliação das condições geotécnicas e hidrogeológicas

A especificação precisa começa com a avaliação das classificações do lençol freático do local. Os engenheiros devem diferenciar entre lençóis freáticos baixos, variáveis, empoleirados e permanentemente altos usando dados de monitoramento de longo prazo. A química do solo também desempenha um papel crítico. Solos agressivos contendo altos teores de sulfatos podem causar ataque ao cimento, enquanto os cloretos promovem a corrosão das armaduras.

Além disso, solos ácidos ou a presença de gás radônio e metano requerem impermeabilização especializada de barreira de gás. A permeabilidade do solo determina o movimento da água; solos siltosos e argilosos criam lençóis freáticos empoleirados com drenagem lenta, enquanto areia e cascalho permitem pressão hidrostática imediata.

Definindo o Grau Ambiental Exigido

O mapeamento de casos de uso estruturais para níveis de desempenho internos garante que o sistema de impermeabilização atenda às expectativas do usuário. A referência aos padrões BS 8102:2022 fornece uma estrutura clara para esses ambientes.

Descrição	da classe	Casos de uso típicos	Requisito de desempenho
1ª série	Molhado	Muros de contenção, estacionamentos básicos	Algumas manchas de umidade ou gotejamento são permitidas.
Grau 1b	Úmido	Salas de plantas, armazenamento básico	Sem penetração de água, manchas úmidas são aceitáveis.
2ª série	Seco	Armazenamento de varejo, oficinas	Sem penetração de água, sem umidade.
3ª série	Habitável	Escritórios, residências, salas de servidores	Totalmente seco e umidade relativa controlada.

Avaliação de Riscos e a Necessidade de Sistemas Combinados

Depender de um único sistema de impermeabilização em ambientes de Grau 3 acarreta riscos matemáticos significativos. A formulação de abordagens combinadas mitiga estes riscos para perfis de alto risco. A combinação do Tipo A com o Tipo B fornece uma barreira primária contra a água líquida, enquanto o concreto estrutural atua como uma barreira secundária que limita a transmissão de vapor.

Alternativamente, a combinação do Tipo B com o Tipo C garante que o concreto limite a entrada de infiltrações menores, enquanto a drenagem interna gerencia com segurança qualquer água residual. Recomendamos sempre sistemas combinados para espaços habitáveis ​​para evitar falhas catastróficas.

Padrões e Conformidade de Impermeabilização Estrutural

Navegando pelos códigos globais e regionais

A adesão aos códigos estabelecidos garante segurança e conformidade estrutural. A BS 8102:2022 serve como código de prática do Reino Unido para proteger estruturas subterrâneas contra águas subterrâneas, definindo princípios de projeto, níveis e análise de risco. Nos EUA, ACI 515.2R e ACI 350 fornecem diretrizes para especificar barreiras impermeabilizantes e resistentes a produtos químicos.

Entretanto, o Eurocódigo 2 descreve regras de projeto para estruturas de retenção e contenção de líquidos. Seguir esses padrões protege contra falhas catastróficas e responsabilidades legais. Você deve documentar a conformidade em todas as fases da construção.

Funções profissionais e responsabilidade centralizada

A delimitação clara das funções profissionais evita descuidos críticos. O engenheiro estrutural cuida dos cálculos de carga estrutural, enquanto o especialista em impermeabilização gerencia o controle de umidade. Os provedores de garantia modernos exigem um especialista em design certificado, como um profissional CSSW, como parte da equipe de design.

Esta responsabilidade centralizada garante que a estratégia de impermeabilização se integre perfeitamente ao projeto estrutural, reduzindo conflitos e defeitos de longo prazo. Quando todos conhecem seu escopo exato, o projeto funciona melhor e os riscos diminuem significativamente.

Garantias, defeitos latentes e seguros

Compreender os tipos de garantia protege os investimentos do projeto. A garantia do produto do fabricante cobre apenas defeitos de material, enquanto uma garantia profissional garantida por indenização cobre o projeto e a instalação. Garantir a aprovação da garantia de terceiros requer documentação abrangente.

1. Desenhos técnicos detalhados mostrando todas as transições e penetrações.

2. Certificados de produto como aprovações BBA, CE ou ICC-ES.

3. Registros abrangentes de controle de qualidade do local assinados pelo inspetor.

4. Evidência fotográfica da preparação do substrato e aplicação da membrana.

Desafios e soluções comuns de impermeabilização estrutural

Pontos Críticos de Design de Detalhes

Os sistemas de impermeabilização falham frequentemente em detalhes críticos específicos. As juntas de construção e as juntas diurnas representam as zonas de maior risco de entrada de água, exigindo detalhes ativos das juntas, como tiras hidrofílicas ou mangueiras de argamassa injetáveis. As penetrações de serviço, incluindo mangas de tubos e entradas de cabos, devem utilizar flanges de poça mecânica ou selantes expansíveis.

Os tirantes de fôrma estrutural requerem tampões de reparo estrutural de cimento para evitar vazamentos. Além disso, o movimento estrutural e as juntas de expansão necessitam de sistemas flexíveis e resistentes, como fitas de juntas de expansão elastoméricas, para lidar com o assentamento e a expansão térmica.

Preparação de Substrato e Cura de Concreto

A má preparação do substrato continua sendo uma das principais causas de falha da membrana. A presença de leitada, compostos de cura, agentes desmoldantes ou alto teor de umidade no concreto verde impede a adesão adequada. As métricas aceitáveis ​​do substrato devem ser atendidas, como o teor de umidade do concreto permanecendo abaixo de 4% para certas membranas aplicadas com líquido.

Os requisitos de perfil de superfície também devem corresponder às diretrizes ICRI CSP para garantir a máxima resistência de adesão. Gastamos mais tempo preparando o concreto do que aplicando a membrana, e esse esforço compensa no desempenho a longo prazo.

Controle de qualidade no local e testes não destrutivos

O rigoroso controle de qualidade no local verifica a integridade da instalação. A detecção eletrônica de vazamento utiliza métodos de alta e baixa tensão para localizar furos em membranas elastoméricas. Os testes de férias envolvem testes de faísca em revestimentos não condutores para garantir espessura contínua.

A inspeção visual e os testes do núcleo validam a compactação do concreto, os testes de abatimento do local e a resistência geral à compressão. Nunca pule a fase de testes; encontrar um vazamento antes do preenchimento economiza muito tempo e dinheiro.

Conclusão e próximos passos

A impermeabilização estrutural eficaz é essencial para proteger os edifícios da entrada de água, prolongar a vida útil estrutural e minimizar os custos de manutenção a longo prazo. Ao selecionar o sistema de impermeabilização apropriado com base nas condições do local, projeto estrutural, requisitos de desempenho ambiental e padrões regulatórios, as equipes de projeto podem reduzir significativamente os riscos de construção, garantindo ao mesmo tempo durabilidade e segurança duradouras do edifício.

Para alcançar os melhores resultados do projeto, considere as seguintes recomendações:

• Realize investigações geotécnicas e hidrogeológicas detalhadas antes de selecionar qualquer solução de impermeabilização.

• Escolha os sistemas de impermeabilização de acordo com o grau ambiental exigido e o perfil de risco do projeto.

• Certifique-se de que todas as juntas de construção, penetrações e detalhes de transição sejam projetados profissionalmente e cuidadosamente instalados.

• Implemente inspeções de qualidade abrangentes, detecção de vazamentos e testes no local durante todo o processo de instalação.

Com décadas de experiência em materiais de construção avançados e tecnologias de impermeabilização, a CANLON tornou-se um fornecedor mundialmente reconhecido de sistemas de impermeabilização de alto desempenho e soluções integradas de envolvente de edifícios. Através da inovação contínua, fortes capacidades de pesquisa e desenvolvimento e rigorosos padrões de qualidade internacionais, a empresa fornece produtos de impermeabilização confiáveis ​​que atendem edifícios comerciais, projetos de infraestrutura, instalações industriais e empreendimentos residenciais em mercados globais.

Desde impermeabilização estrutural subterrânea e sistemas de impermeabilização de telhados até soluções completas para envoltórios de edifícios, a CANLON fornece portfólios abrangentes de produtos, suporte profissional de engenharia, soluções de projetos personalizados e serviços técnicos de longo prazo. Ao combinar fabricação inteligente, desenvolvimento sustentável de produtos e inovação focada no cliente, CANLON ajuda arquitetos, engenheiros, empreiteiros e desenvolvedores a criar edifícios mais seguros, duráveis ​​e energeticamente eficientes, com desempenho confiável durante todo o seu ciclo de vida.

Perguntas frequentes

P: Qual é a diferença entre impermeabilização contra umidade e impermeabilização estrutural?

R: A impermeabilização protege contra a umidade do solo e ação capilar onde não existe pressão hidrostática. A impermeabilização estrutural protege as estruturas subterrâneas da água sob pressão hidrostática, que força ativamente a água para dentro dos poros do concreto.

P: Por que preciso de um sistema de impermeabilização combinado?

R: Espaços subterrâneos habitáveis ​​ou de alto risco requerem sistemas combinados para atingir limites de risco aceitáveis. Se um sistema apresentar um defeito menor, o sistema secundário evita a falha total e a entrada de água.

P: O que é um sistema de impermeabilização Tipo B?

R: O Tipo B envolve projetar a própria estrutura de concreto para ser resistente à água. Isso utiliza designs de mistura avançados, proporções reduzidas de água para cimento, aditivos especializados e detalhes de juntas projetados para limitar a penetração de água.

P: Como a pressão hidrostática afeta o concreto?

R: A pressão hidrostática força a água líquida através de vazios microscópicos de concreto, juntas de construção e microfissuras. Esta exposição contínua leva à corrosão das armaduras, danos por congelamento e degelo e enfraquecimento estrutural ao longo do tempo.

P: O que causa a falha das membranas de impermeabilização?

R: As membranas normalmente falham devido à má preparação do substrato, incluindo a presença de nata, compostos de cura ou alta umidade no concreto verde. O detalhamento deficiente em torno de juntas e penetrações também causa falhas significativas.
