A densificação urbana e os projetos de porões profundos forçaram cada vez mais os incorporadores a construções com linha de propriedade zero, eliminando o buffer espacial necessário para a escavação externa tradicional. Quando as paredes de fundação são lançadas diretamente contra os sistemas de retenção de solo, os empreiteiros perdem o acesso à face externa da parede estrutural. A falta de proteção adequada destas estruturas subterrâneas inacessíveis contra a pressão hidrostática leva à entrada catastrófica de água, à degradação estrutural e a cenários de remediação virtualmente impossíveis.

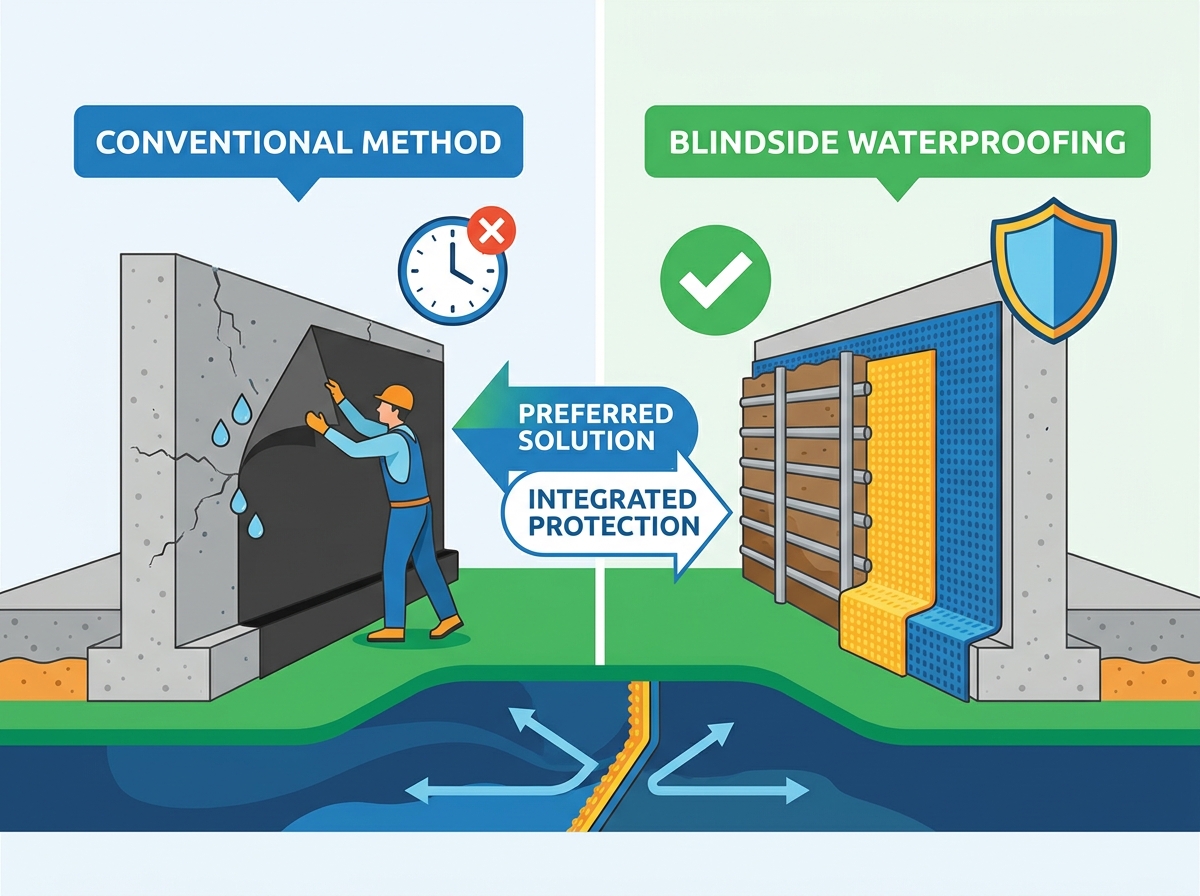

Blindside Waterproofing inverte a sequência tradicional instalando o envelope protetor antes que o concreto estrutural seja colocado. Este guia avalia a mecânica, as tecnologias de membrana e as realidades de implementação de sistemas blindside para ajudar as equipes de projeto a especificar a solução certa para ambientes subterrâneos de alto risco.

• As restrições do local determinam o método: A impermeabilização cega é a abordagem obrigatória para locais com linha de lote zero, escavações urbanas profundas e construção de túneis onde a escavação excessiva é física ou legalmente impossível.
• A adesão é a métrica crítica: O sucesso de um sistema cego depende de sua capacidade de formar uma ligação contínua, mecânica ou química com o concreto vazado para evitar a migração lateral de água se ocorrer uma perfuração.
• A preparação do substrato não é negociável: O desempenho da membrana está diretamente ligado à qualidade do sistema de retenção do solo (revestimento, estaca-prancha ou concreto projetado) contra o qual ela está instalada.
• A mitigação de riscos supera o custo inicial: embora os materiais e detalhes cegos exijam um investimento inicial mais alto, eles eliminam os custos exponencialmente mais altos de injeção de vazamento no lado negativo pós-construção e reparo estrutural.

O problema central: quando a impermeabilização tradicional do lado positivo falha

Definindo a restrição espacial

A construção urbana opera sob severas limitações físicas. Fundações adjacentes, linhas de propriedade e corredores de serviços públicos evitam rotineiramente a escavação excessiva padrão de 60 a 90 centímetros necessária para a impermeabilização tradicional do lado positivo. Sem essa folga, os trabalhadores não podem acessar a parede externa após a cura do concreto para aplicar revestimentos protetores, membranas de chapa ou placas de drenagem. A parede estrutural deve ser lançada diretamente contra o sistema de retenção de terra temporário ou permanente. Esta realidade espacial invalida completamente as abordagens convencionais de impermeabilização, forçando uma mudança fundamental na forma como a envolvente do edifício é construída e protegida contra a intrusão de águas subterrâneas.

A mecânica da impermeabilização cega

A impermeabilização cega requer uma inversão completa da sequência de construção padrão. Compreender essa mudança é fundamental para o sequenciamento do projeto e o gerenciamento de riscos. O processo geralmente segue estas fases distintas:

1. Instalação do sistema de retenção de terra, como estacas soldadas e revestimento de madeira, estacas-pranchas de aço ou paredes secantes.
2. Preparação do substrato para garantir uma superfície relativamente lisa e contínua, livre de grandes vazios ou saliências pontiagudas.
3. Aplicação da membrana impermeabilizante diretamente no sistema de escoramento, com a face ativa ou adesiva orientada para a futura concretagem.
4. Instalação da armadura (vergalhão) diretamente na frente da membrana, tomando extremo cuidado para evitar perfurações.
5. Colocação do betão estrutural ou aplicação de betão projectado estrutural contra a membrana.

À medida que o concreto cura, ele forma uma ligação mecânica ou química com a membrana, criando uma vedação permanente e integral que permanece no local durante toda a vida útil da estrutura.

A interface crítica horizontal para vertical

A junta de transição entre a impermeabilização horizontal da laje inferior e a membrana vertical da parede representa o ponto de falha mais comum em qualquer envolvente subterrânea. Esta junta estrutural fria sofre tensões significativas durante a colocação do concreto, ciclos térmicos e assentamento do edifício. O detalhamento adequado requer reforços reforçados, ligação adesiva contínua e, muitas vezes, a integração de waterstops hidrofílicos. Se esta intersecção for comprometida, as águas subterrâneas sob pressão hidrostática explorarão a fraqueza, inundando os níveis mais baixos da estrutura. As equipes de campo devem executar essa transição com absoluta precisão, pois ela une duas fases distintas de construção que podem estar separadas por semanas ou meses.

Os altos riscos da inacessibilidade

Depois que o concreto é vazado, a membrana fica permanentemente enterrada entre a parede estrutural e o sistema de retenção de terra. A remediação externa é fisicamente impossível. Se ocorrer um vazamento, o único recurso é a injeção invasiva do lado negativo no interior usando rejuntes de poliuretano ou epóxi. Estas reparações são altamente perturbadoras, exigem a remoção de acabamentos interiores e muitas vezes proporcionam apenas um alívio temporário, uma vez que a água simplesmente migra para o próximo caminho de menor resistência. Escolher o sistema correto e executar uma instalação perfeita é fundamental porque os reparos pós-construção não conseguem resolver a causa raiz da violação.

Dimensões de Avaliação: Categorizando Membranas de Impermeabilização Blindside

Sistemas de Argila Bentonita

A bentonita sódica é uma argila natural que se expande até quinze vezes seu volume seco ao entrar em contato com a água. Quando confinada entre o concreto estrutural e o sistema de retenção do solo, esta expansão forma um gel denso e de baixa permeabilidade que bloqueia a entrada de água. Esses sistemas oferecem excelentes capacidades de autocura para pequenos furos e adaptam-se facilmente a superfícies irregulares. No entanto, eles apresentam riscos significativos. A bentonita é altamente vulnerável à hidratação prematura causada pela chuva ou água parada antes do concreto ser vazado. Se se expandir antes do confinamento, perde a sua capacidade de impermeabilização. Além disso, a bentonita degrada-se rapidamente em águas subterrâneas altamente salinas ou contaminadas, tornando testes minuciosos do solo um pré-requisito para a especificação.

Polietileno de alta densidade (HDPE) e sistemas totalmente aderidos

Essas membranas combinam um suporte de HDPE resistente e resistente a perfurações com um adesivo agressivo sensível à pressão e um revestimento protetor resistente às intempéries. A característica definidora destes sistemas é a sua capacidade de formar uma ligação permanente e integral com o concreto durante a cura. Esta ligação proporciona uma resistência excepcional à migração lateral da água; se a membrana for perfurada, a água não poderá passar entre a folha de plástico e a parede de concreto. Os sistemas HDPE também oferecem alta resistência química. O principal desafio está na instalação. Eles exigem detalhes meticulosos nas costuras, muitas vezes utilizando fitas especializadas ou soldagem a quente, e são menos indulgentes em substratos altamente irregulares em comparação com opções de bentonita ou de aplicação de fluido.

Membranas de PVC e Borracha Sintética

Folhas termoplásticas flexíveis (PVC) ou elastoméricas proporcionam excelente capacidade de alongamento e ponte, tornando-as adequadas para projetos que antecipam assentamentos estruturais significativos ou atividades sísmicas. Esses sistemas são frequentemente compartimentados usando uma grade de waterstops hidrofílicos ou de PVC soldados diretamente à membrana. Se ocorrer uma violação, os waterstops confinam o vazamento a uma seção específica da rede, simplificando os reparos de injeção direcionados posteriormente. A principal desvantagem é a forte dependência de costuras soldadas a quente. Alcançar a integridade estanque requer mão de obra altamente qualificada, equipamentos especializados e testes rigorosos de controle de qualidade de cada junta antes da colocação do concreto.

Soluções Blindside Híbridas e Aplicadas a Fluidos

Os sistemas aplicados com fluido envolvem membranas aplicadas por pulverização ou com espátula aplicadas sobre uma placa de drenagem ou folha de suporte, muitas vezes combinadas com uma camada de asfalto modificado com polímero. Essas soluções oferecem uma instalação monolítica e contínua que navega facilmente por penetrações complexas, como amarrações, pregos de solo e conduítes utilitários. Eles eliminam as vulnerabilidades de costura inerentes aos produtos em folha. No entanto, alcançar uma espessura milimétrica consistente depende inteiramente da habilidade do aplicador. Além disso, estes materiais requerem condições específicas de temperatura e umidade durante a aplicação, tornando-os altamente suscetíveis a atrasos climáticos.

Tipo de sistema	Mecanismo primário	Vantagem principal	Vulnerabilidade principal
Argila Bentonita	Formação expansiva de gel sob confinamento	Auto-reparável, altamente adaptável a revestimentos ásperos	Hidratação prematura, sensível à alta salinidade
HDPE / Totalmente Aderido	União adesiva integral com concreto em cura	Impede a migração lateral de água, alta resistência química	Requer substrato liso, detalhes rigorosos de costura
PVC / Borracha Sintética	Barreira de folha flexível com compartimentação	Alto alongamento, ponte de assentamento, reparo direcionado	Soldagem térmica complexa, mão de obra altamente qualificada necessária
Aplicado com Fluido / Híbrido	Revestimento monolítico sobre folha de suporte	Perfeito, lida facilmente com penetrações complexas	Dependente do clima, requer controle preciso de espessura

Análise do recurso ao resultado: o que faz um sistema cego ter sucesso?

Prevenção da migração lateral da água (ASTM D903)

O valor de adesão da membrana ao concreto, medido pela ASTM D903, é a métrica mais crítica para avaliar o desempenho do lado cego. Em um ambiente de fundação profunda, perfurações durante a instalação de vergalhões ou colocação de concreto são uma probabilidade estatística. Se ocorrer uma violação, o sistema deverá localizar o vazamento. Sem uma forte adesão, a água que entra através de um orifício viajará lateralmente entre a membrana e a parede estrutural, eventualmente encontrando uma fissura ou junta fria para entrar no edifício. A alta adesão ao descascamento garante que qualquer furo permaneça isolado, evitando a entrada generalizada de água e permitindo reparos localizados e gerenciáveis.

Resistência à pressão hidrostática (ASTM D5385)

Cenários de fundações profundas submetem as membranas a pressões de água contínuas e elevadas. Um porão que se estende por três níveis abaixo do lençol freático pode sofrer pressões hidrostáticas superiores a 150 psi. A avaliação de materiais com base na ASTM D5385 garante que o sistema escolhido possa suportar essas forças extremas sem romper, delaminar ou forçar a água através de imperfeições microscópicas nas costuras. A membrana deve manter sua integridade estrutural e ligação adesiva sob pressão constante e implacável durante toda a vida útil da estrutura.

O papel dos geocompósitos de drenagem integrada

Depender apenas de uma membrana de barreira é uma estratégia de alto risco. A incorporação de uma placa de drenagem ou placa ondulada entre o sistema de retenção de terra e a membrana impermeabilizante alivia a pressão hidrostática. Esses geocompostos criam um espaço vazio contínuo que canaliza a água subterrânea para um ladrilho ou sistema de drenagem de base antes que possa testar os limites da membrana. Ao remover a pressão da água parada, a camada primária de impermeabilização atua como uma defesa secundária contra a umidade, em vez de uma barragem estrutural que retém um lago subterrâneo.

Tolerância e durabilidade à punção

A membrana deve sobreviver às realidades brutais da fase de construção. Após a instalação, a membrana é submetida à instalação de aço de reforço pesado, faíscas de soldagem, queda de ferramentas e imensa pressão de colocação de concreto. A alta resistência à perfuração, muitas vezes alcançada através de suportes espessos de HDPE ou camadas compostas reforçadas, garante que a membrana permaneça intacta até a cura do concreto. As equipes de campo devem equilibrar a necessidade de flexibilidade para navegar pelas curvas com a resistência necessária para sobreviver à instalação da gaiola de vergalhões.

Compatibilidade Química

Combinar o material da membrana com a química específica do solo e os contaminantes das águas subterrâneas do local é uma necessidade absoluta. Os ambientes urbanos apresentam frequentemente solos contaminados contendo hidrocarbonetos, metais pesados ​​ou solventes industriais. As áreas costeiras apresentam desafios de alta salinidade. Os sulfatos no solo podem degradar certos materiais asfálticos ou à base de argila. Um relatório geotécnico abrangente deve informar o processo de especificação, garantindo que a membrana escolhida não irá se degradar quimicamente, inchar inadequadamente ou perder suas propriedades adesivas quando exposta ao perfil específico de água subterrânea do local.

Realidades de implementação e mitigação de riscos

Preparação de substrato e tipos de escoramento

O desempenho de qualquer sistema blindside está intimamente ligado à qualidade do substrato contra o qual é instalado. Diferentes métodos de escoramento requerem estratégias de preparação específicas para evitar falhas na membrana.

• Pilha soldada e revestimento de madeira: Este método comum geralmente deixa lacunas significativas entre as placas de revestimento e transições irregulares nas estacas de aço. A preparação requer o preenchimento de vazios com argamassa ou mástique, a remoção de pregos salientes e, muitas vezes, a instalação de uma placa de drenagem contínua ou revestimento de madeira compensada para criar uma superfície adequada e uniforme para a aplicação da membrana.
• Estaca-prancha de aço: O perfil ondulado profundo e as bordas afiadas da estaca-prancha apresentam sérios desafios. A aplicação de membranas de chapa diretamente nas ondulações geralmente leva à formação de pontes, onde a membrana se estende através do vazio e se rompe sob o peso do concreto. O detalhamento requer o preenchimento das estrias com concreto ou a instalação de um compensado resistente ou perfil de espuma para criar uma superfície plana.
• Paredes Secantes e Concreto Projetado: Embora geralmente mais uniformes do que revestimentos, essas superfícies podem ser altamente abrasivas. O perfilamento da superfície é necessário para remover saliências agregadas pontiagudas. Uma camada de parge ou uma camada de almofada geotêxtil pesada é frequentemente necessária para evitar que a membrana rasgue contornos ásperos durante a colocação do concreto.

Gerenciando detalhamento complexo

O campo volumétrico da membrana raramente falha; vazamentos ocorrem quase exclusivamente em penetrações, transições e terminações. O gerenciamento desses detalhes exige adesão estrita aos protocolos do fabricante.

• Penetrações envolvendo encanamentos, conduítes elétricos e hastes de aterramento exigem protocolos de vedação rigorosos usando botas especializadas, rufos aplicados com líquido e anéis de fixação de aço inoxidável.
• Amarras e pregos de solo representam os pontos de vazamento mais comuns. Eles exigem caixas de detalhamento especializadas ou aplicações de mástique que possam acomodar o formato irregular da cabeça da âncora, mantendo ao mesmo tempo uma vedação estanque.
• As transições sob a laje para a parede devem unir perfeitamente a junta fria estrutural, muitas vezes exigindo uma camada dupla de membrana e a integração de um waterstop hidrofílico.
• As terminações no nível do nível exigem fixação mecânica com uma barra de terminação e contra-flashing contínuo para evitar que a água superficial migre para trás do sistema de membrana.

Colocação de concreto e riscos de concreto projetado

A concretagem em si apresenta riscos significativos para a envolvente de impermeabilização. Durante as operações de fundição no local, técnicas de vibração inadequadas podem fazer com que a cabeça do vibrador atinja e rasgue a membrana. Alturas de queda excessivas podem levar à segregação de agregados, causando impacto de pedras pesadas e danificando a camada impermeabilizante. As aplicações de concreto projetado apresentam um conjunto diferente de riscos. A alta velocidade de impacto do concreto projetado pode desgastar ou rasgar membranas mais macias. Mais criticamente, a má aplicação do concreto projetado pode levar ao 'sombreamento' - a criação de vazios ou favo de mel atrás do aço de reforço. Se o concreto projetado não encapsular completamente o vergalhão e não fizer contato sólido com a membrana, a ligação adesiva contínua necessária nunca será formada, deixando um caminho para a migração da água.

Garantia de Qualidade e Inspeção

Dada a inacessibilidade permanente do sistema, a garantia rigorosa da qualidade é a única defesa contra falhas catastróficas. Confiar apenas na verificação visual do empreiteiro instalador é insuficiente.

1. Contrate um inspetor de impermeabilização terceirizado independente para revisar todos os detalhes antes da colocação do concreto.
2. Realize testes de fumaça em sistemas de PVC compartimentados para identificar falhas microscópicas nas costuras.
3. Realize testes de férias (teste de faísca) em sistemas aplicados com fluido para detectar furos ou áreas com espessura insuficiente em milímetros.
4. Execute uma aprovação visual final de todos os detalhes de amarração, penetrações e juntas de transição imediatamente antes da concretagem, garantindo que nenhum dano ocorreu durante a instalação do vergalhão.

Compensações entre custo e valor na impermeabilização abaixo do nível do solo

Maximizando a pegada edificável

O principal impulsionador financeiro para a adoção de técnicas cegas é a maximização da pegada edificável. Ao eliminar a necessidade de um perímetro de escavação excessiva de 60 a 90 centímetros, os desenvolvedores podem construir as paredes da fundação diretamente contra a linha da propriedade. Em ambientes urbanos densos onde os custos de aquisição de terrenos são astronômicos, capturar esta metragem quadrada subterrânea adicional é altamente lucrativo. Esta área ampliada permite vagas de estacionamento adicionais, salas mecânicas maiores ou espaço de varejo expandido, melhorando diretamente o retorno geral do investimento do projeto e compensando os custos de construção especializados.

Prêmios de materiais e mão de obra versus custos do ciclo de vida

Os sistemas blindside acarretam um prêmio distinto tanto nos custos de material quanto na mão de obra especializada necessária para a instalação. O detalhamento meticuloso, a preparação do substrato e os processos rigorosos de GQ/CQ exigem um investimento inicial mais alto em comparação com a tradicional impermeabilização do lado positivo. No entanto, este investimento inicial deve ser ponderado em relação aos riscos do ciclo de vida. Um envelope abaixo do nível do solo falhado resulta em consequências financeiras catastróficas, incluindo danos estruturais causados ​​pela água, remediação extensa de mofo, interrupção do inquilino e a necessidade de injeções contínuas e caras de epóxi durante a vida útil do edifício. Investir num sistema cego robusto e totalmente aderido mitiga estas responsabilidades a longo prazo, garantindo a integridade estrutural e a usabilidade do espaço subterrâneo.

Conclusão

1. Contrate um consultor especializado em impermeabilização durante a fase de projeto esquemático para alinhar a estratégia de retenção de terra com a tecnologia de membrana apropriada.
2. Exija testes geotécnicos abrangentes de solo e águas subterrâneas para garantir que a membrana especificada seja quimicamente compatível com as condições do local.
3. Especifique um sistema com características de alta adesão (ASTM D903) para evitar a migração lateral de água em caso de furo.
4. Implemente um protocolo de inspeção rigoroso e independente de terceiros, exigindo aprovação formal em toda a preparação e detalhamento do substrato imediatamente antes da colocação do concreto.

Perguntas frequentes

P: Qual é a diferença entre impermeabilização do lado cego e do lado positivo?

R: A impermeabilização do lado positivo é aplicada na parte externa de uma parede de concreto curado, exigindo espaço de escavação para acesso dos trabalhadores. A impermeabilização cega é aplicada ao sistema de retenção de solo antes que a parede estrutural seja colocada contra ele, utilizada quando o acesso externo é fisicamente impossível devido a restrições de linha de lote zero.

P: A impermeabilização do lado cego pode ser reparada após o vazamento do concreto?

R: Os reparos externos são impossíveis depois que o concreto cura porque a membrana está permanentemente enterrada. A remediação requer injeções invasivas no interior do lado negativo usando rejuntes de poliuretano ou epóxi, que são altamente prejudiciais e muitas vezes fornecem apenas soluções temporárias.

P: Qual é o melhor substrato para um sistema de impermeabilização lateral?

R: Um substrato liso e contínuo é o ideal. O revestimento de compensado sobre revestimento de madeira áspera, caneluras preenchidas com concreto em estacas pranchas ou uma camada de parge sobre concreto projetado fornece a superfície uniforme necessária para a adesão adequada da membrana e evita formação de pontes ou rasgos.

P: Como a migração lateral da água afeta a impermeabilização do lado cego?

R: Se uma membrana for perfurada, a água pode viajar lateralmente entre a membrana e a parede de concreto até encontrar uma rachadura para entrar no edifício. Sistemas com alta adesão ao descascamento aderem diretamente ao concreto, localizando o vazamento e evitando essa migração generalizada.

P: A impermeabilização do lado cego é compatível com concreto projetado estrutural?

R: Sim, mas requer membranas específicas projetadas para suportar a alta velocidade de impacto da aplicação. É necessária uma técnica cuidadosa do bocal para evitar “sombreamento” ou vazios atrás da armadura, o que comprometeria a ligação adesiva crítica entre o concreto e a membrana.

P: Como você lida com amarrações e penetrações na impermeabilização do lado cego?

R: As penetrações requerem detalhes meticulosos usando botas pré-formadas especializadas, mástique ou líquido aplicado com fluido para criar uma vedação estanque ao redor da saliência antes que a membrana do campo principal seja instalada e integrada.

P: Como funciona a transição entre a impermeabilização da sub-laje e a impermeabilização do lado cego?

R: Esta transição horizontal para vertical é uma junta fria estrutural crítica. Requer detalhes reforçados, membranas sobrepostas, ligação adesiva contínua e, muitas vezes, a integração de waterstops hidrofílicos para manter uma vedação monolítica contra a pressão hidrostática.
