A impermeabilização de túneis protege a infraestrutura subterrânea contra infiltração de águas subterrâneas, deterioração relacionada à umidade e reparos dispendiosos. A entrada persistente de água pode acelerar a corrosão das armaduras, danificar sistemas elétricos e interromper serviços de transporte ou serviços públicos.
A seleção de um sistema de impermeabilização adequado exige mais do que comparar preços de materiais. Os engenheiros devem considerar a pressão das águas subterrâneas, as condições geológicas, os métodos de escavação, o movimento estrutural, a segurança contra incêndio e o acesso para manutenção. Este guia compara sistemas comuns de impermeabilização de túneis, explica os principais fatores de seleção de materiais e descreve medidas práticas para melhorar a qualidade da instalação.
A pressão da água subterrânea aumenta com a altura da água acima do túnel. Como estimativa aproximada, uma queda d'água de 10 metros produz aproximadamente 0,1 MPa de pressão hidrostática. A pressão real do projeto depende dos níveis das águas subterrâneas, das condições de drenagem e dos requisitos específicos do projeto.
A química das águas subterrâneas também afeta a durabilidade. Sulfatos, cloretos e outras substâncias agressivas podem danificar o concreto ou afetar os materiais impermeabilizantes. As investigações do local devem identificar a exposição química relevante antes que a equipe de projeto selecione um sistema de impermeabilização.
Assentamento, mudanças de temperatura e movimentos sísmicos podem criar rachaduras ou tensionar detalhes de impermeabilização. O sistema selecionado deve acomodar o movimento esperado e permanecer compatível com o projeto estrutural.
Membranas flexíveis e sistemas articulares adequados podem ajudar a controlar o movimento. No entanto, o desempenho depende das propriedades do material, do detalhamento da junta, das condições do substrato e da qualidade da instalação.
O método de escavação determina quais soluções de impermeabilização são práticas.
Túneis cortados e cobertos: Membranas de impermeabilização pré-aplicadas podem ser instaladas contra estruturas de contenção preparadas antes da moldagem do revestimento principal de concreto.
Túneis perfurados: Os revestimentos segmentados pré-moldados geralmente dependem de sistemas de gaxetas projetados nas juntas dos segmentos. Podem ser necessárias medidas adicionais em ligações e estruturas especiais.
Túneis de perfuração e jateamento ou NATM: A impermeabilização pode usar membranas aplicadas em folha ou spray entre os revestimentos primário e secundário, dependendo do projeto.
Os sistemas drenados coletam a água subterrânea atrás ou ao redor do revestimento e a direcionam para canais ou tubulações de drenagem designados. Esta abordagem pode reduzir a pressão da água que atua no revestimento quando o sistema de drenagem funciona conforme projetado.
No entanto, a capacidade de drenagem pode diminuir devido a sedimentos, depósitos minerais ou problemas de manutenção. Os projetistas devem avaliar os requisitos de descarga, o acesso para limpeza e o impacto ambiental da remoção de águas subterrâneas.
Os sistemas não drenados ou em tanque são projetados para resistir à pressão especificada das águas subterrâneas sem depender da descarga contínua das águas subterrâneas. Eles podem ser adequados para túneis urbanos, travessias subaquáticas e locais onde o consumo de água subterrânea deve ser controlado.
A estrutura, as juntas e a camada impermeabilizante devem trabalhar juntas para resistir às cargas de projeto. O reforço necessário e a espessura do revestimento devem ser determinados através de cálculos estruturais e não assumidos apenas pelo método de impermeabilização.
| Fator de avaliação | Sistema drenado | Sistema não drenado |
|---|---|---|
| Gestão da água | Coleta e descarrega águas subterrâneas | Resiste à pressão projetada das águas subterrâneas |
| Manutenção | Inspeção e limpeza de drenagem são importantes | A integridade da impermeabilização e a condição das juntas são críticas |
| Considerações ambientais | Avaliação das necessidades de descarga e rebaixamento de águas subterrâneas | Pode reduzir a necessidade de descarga contínua de águas subterrâneas |
| Projeto estrutural | Depende do desempenho de drenagem e da pressão residual da água | Deve levar em conta a pressão e elevação especificadas das águas subterrâneas |
| Aplicações típicas | Adequado onde a drenagem é permitida e passível de manutenção | Adequado onde é necessário o controle de águas subterrâneas ou uma estanqueidade rigorosa |
A escolha final deverá refletir o laudo geotécnico, os requisitos ambientais, os cálculos estruturais e o plano de manutenção de longo prazo.
As membranas pré-aplicadas são instaladas antes da concretagem do concreto estrutural. O concreto é então lançado contra a superfície de ligação designada da membrana. Uma ligação adequadamente projetada pode ajudar a limitar a migração lateral de água entre a membrana e o concreto.
Estes sistemas são particularmente relevantes para túneis cortados e cobertos e outras aplicações de impermeabilização em locais onde o acesso externo se torna limitado após a construção.
A membrana de impermeabilização pré-aplicada MBP-Pro da CANLON foi projetada para aplicações abaixo do nível do solo, incluindo túneis e estruturas subterrâneas. As equipes de projeto devem confirmar a compatibilidade do produto, detalhando os requisitos e as instruções de instalação antes da especificação.

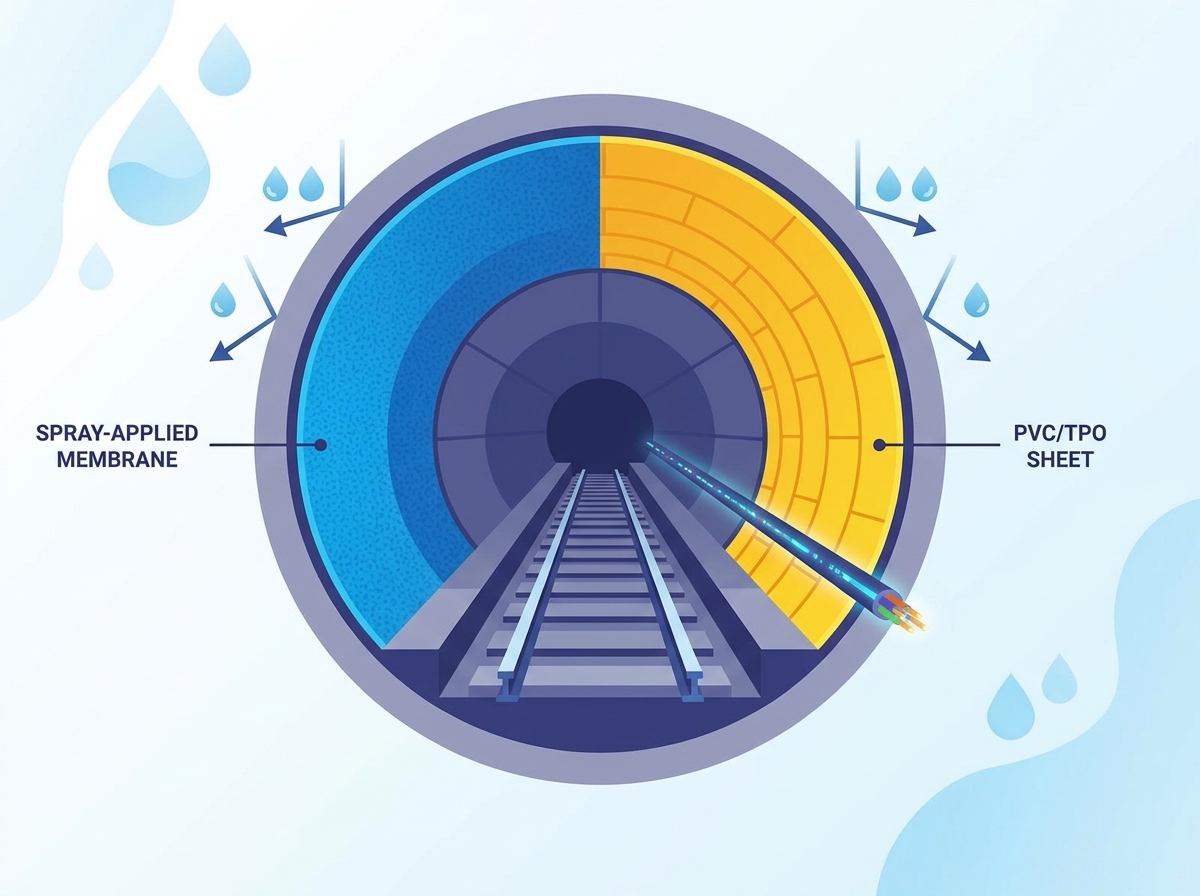

As membranas de folha fornecem uma camada contínua de impermeabilização quando costuras, penetrações e transições são devidamente detalhadas. A seleção do material deve considerar a exposição química, flexibilidade, instalação da costura, resistência à perfuração e compatibilidade com o sistema de revestimento.
| Material | Principais considerações |
|---|---|
| PVC | Flexível e comumente unido por soldagem a quente; verificar a compatibilidade química e os requisitos específicos do produto. |
| PEAD | Oferece resistência química e resistência mecânica; detalhamento e métodos conjuntos requerem planejamento cuidadoso. |
| TPO | Oferece opção de membrana termoplástica; as condições de soldagem e a compatibilidade do produto devem ser verificadas. |
| EPDM | Oferece flexibilidade e alongamento; confirmar a adequação do sistema de túneis e detalhes das juntas. |
Nenhum material é adequado para todos os túneis. A seleção deve ser baseada em dados verificados do produto, condições do projeto e padrões aplicáveis.
Os sistemas aplicados com líquidos podem formar uma camada contínua em torno de superfícies irregulares e detalhes complexos. Eles podem ser úteis para seções selecionadas de túneis, transições ou trabalhos de reabilitação.
A qualidade da aplicação depende da preparação do substrato, condições de umidade, temperatura, espessura do revestimento e requisitos de cura. O produto especificado deve ser compatível com o suporte e camadas subsequentes de construção.
Os produtos cristalinos podem reduzir a penetração de água através do concreto em condições adequadas. Os revestimentos cimentícios também podem ser úteis em superfícies de concreto estáveis ou em aplicações de reparo selecionadas.
Estes materiais não devem substituir automaticamente uma membrana primária em túneis expostos a pressões significativas de água ou movimentos estruturais. A sua adequação depende das condições de fissuração, dos requisitos de projeto e da estratégia geral de impermeabilização.
Os materiais de injeção podem ajudar a vedar fissuras, juntas e vazios em estruturas de túneis existentes. Os materiais à base de poliuretano, epóxi e acrílico têm finalidades diferentes, portanto a seleção deve refletir o fluxo de água, o movimento de fissuras e os requisitos estruturais.
Antes da injeção, as equipes devem identificar o caminho do vazamento e avaliar se o problema envolve uma trinca em movimento, uma junta de construção ou um vazio atrás do revestimento. A injeção pode controlar vazamentos locais, mas não substitui uma avaliação completa da impermeabilização.
Um sistema adequado deve abordar os riscos mais importantes do projecto, em vez de depender de uma única afirmação material.
Condições das águas subterrâneas: Estabeleça o lençol freático, a pressão esperada, a variação sazonal e a química das águas subterrâneas.
Método de escavação: Confirme se os sistemas pré-aplicados, pós-aplicados, de junta segmentada ou aplicados por pulverização são práticos.
Movimentação estrutural: Revise as expectativas de assentamento, condições sísmicas, juntas de expansão e projeto de controle de fissuras.
Restrições de construção: Avalie as condições do substrato, o espaço de trabalho disponível, a exposição às intempéries e a sequência de instalação.
Requisitos ambientais e de incêndio: Verifique os códigos de projeto aplicáveis e a documentação do material.
Acesso para manutenção: Considere limpeza de drenagem, inspeção e reparo futuro de vazamentos.
Custo do ciclo de vida: compare os custos iniciais de instalação com os riscos de inspeção, reparo e interrupção de serviço.
Para aplicações de engenharia civil subterrânea, CANLON disponibiliza uma visão geral das suas soluções na página oficial de Engenharia Civil.
O substrato deve atender aos requisitos do sistema selecionado em termos de estabilidade, limpeza, perfil da superfície e condições de umidade. Projeções nítidas, material solto e defeitos superficiais inadequados devem ser corrigidos antes da instalação da membrana.
Camadas de proteção ou componentes de drenagem só devem ser usados quando exigido pelo sistema especificado.
Juntas de construção, juntas de dilatação, penetrações de tubos e alterações na geometria estrutural exigem projetos detalhados de impermeabilização. Waterstops, selantes compatíveis, mangueiras de injeção ou componentes adicionais de membrana podem ser especificados de acordo com o tipo de junta e desenho do projeto.
Os instaladores devem seguir os procedimentos aprovados pelo fabricante para sobreposições, soldagem, colagem e reparos. As áreas danificadas devem ser inspecionadas e reparadas antes que a membrana seja coberta por concreto ou outras camadas de construção.
O plano de garantia de qualidade deve definir pontos de inspeção e métodos de teste adequados antes do início do trabalho. Dependendo do tipo de membrana, configuração da costura e especificação do projeto, os testes podem incluir verificações de costura, testes de vácuo ou outros métodos aprovados de detecção de vazamentos.
Todos os resultados de inspeção e reparos devem ser documentados antes que a camada de impermeabilização seja ocultada.
Para obter uma referência real de aplicação de túnel, consulte de CANLON o projeto de impermeabilização e drenagem do túnel Tianjia .
O custo inicial de um sistema de impermeabilização não representa o custo total do seu ciclo de vida. Os reparos de vazamentos podem exigir acesso difícil, restrições de tráfego, mão de obra especializada e interrupções de serviço.
Um plano de manutenção prático deve abordar:
Inspeção de juntas acessíveis e pontos de vazamento visíveis.
Limpeza programada e inspeção dos sistemas de drenagem, quando instalados.
Monitoramento de áreas úmidas recorrentes, rachaduras e entrada de água.
Documentação de reparos e alterações nos padrões de vazamento.
Revisão do desempenho da impermeabilização após grandes alterações estruturais ou operacionais.
A solução mais econômica é o sistema que atende aos requisitos do projeto e pode ser instalado, inspecionado e mantido de forma confiável durante toda a vida útil pretendida.
A melhor solução de impermeabilização de túneis depende da pressão da água subterrânea, das condições geológicas, dos métodos de escavação, do movimento estrutural e dos requisitos de manutenção. Os sistemas drenados e não drenados atendem a finalidades diferentes, enquanto as membranas, os revestimentos, os materiais cristalinos e as argamassas de injeção atendem a diferentes partes da estratégia de impermeabilização.
Para muitas aplicações cegas, membranas totalmente adesivas pré-aplicadas podem ajudar a limitar a migração lateral de água quando especificadas e instaladas corretamente. O desempenho a longo prazo também depende do detalhamento da junta, da preparação do substrato, da inspeção e do cumprimento dos requisitos do projeto.
A coordenação precoce entre projetistas, empreiteiros e especialistas em impermeabilização ajuda a reduzir os riscos de construção e a melhorar a confiabilidade da infraestrutura subterrânea.
Não existe uma solução universal. A escolha depende da pressão da água subterrânea, do método de escavação, da geologia, do movimento estrutural e dos requisitos de manutenção.
Os sistemas drenados coletam e descarregam águas subterrâneas. Os sistemas não drenados são projetados para resistir à pressão de água especificada sem depender da descarga contínua de água subterrânea.
É instalado antes da concretagem do concreto estrutural. O concreto é então moldado contra a superfície de ligação designada, ajudando a formar uma interface de impermeabilização integrada.
Não em todos os aplicativos. Os materiais cristalinos podem reduzir a permeabilidade do concreto, mas a sua capacidade de acomodar o movimento estrutural e a pressão da água deve ser avaliada para o projeto específico.
Prepare o substrato corretamente, detalhe cuidadosamente as juntas e penetrações, siga os procedimentos de instalação aprovados, inspecione as costuras e conclua os testes especificados antes de cobrir a camada de impermeabilização.
